Які загальні типи зворотних клапанів, що використовуються в промислових додатках?

У промислових трубопроводах,контрольні клапаниє вирішальними частинами, які гарантують однонаправлений потік і зупиняють зворотний потік. Їх робота є важливою для запобігання забрудненню, збереженню ефективності системи та обладнання для захисту. Ряд змінних, включаючи тип рідини, тиск та умови потоку, впливає на вибір типу зворотного клапана для заданої програми. Нижче досліджуються найпопулярніші види зворотних клапанів, які використовуються в промислових умовах.

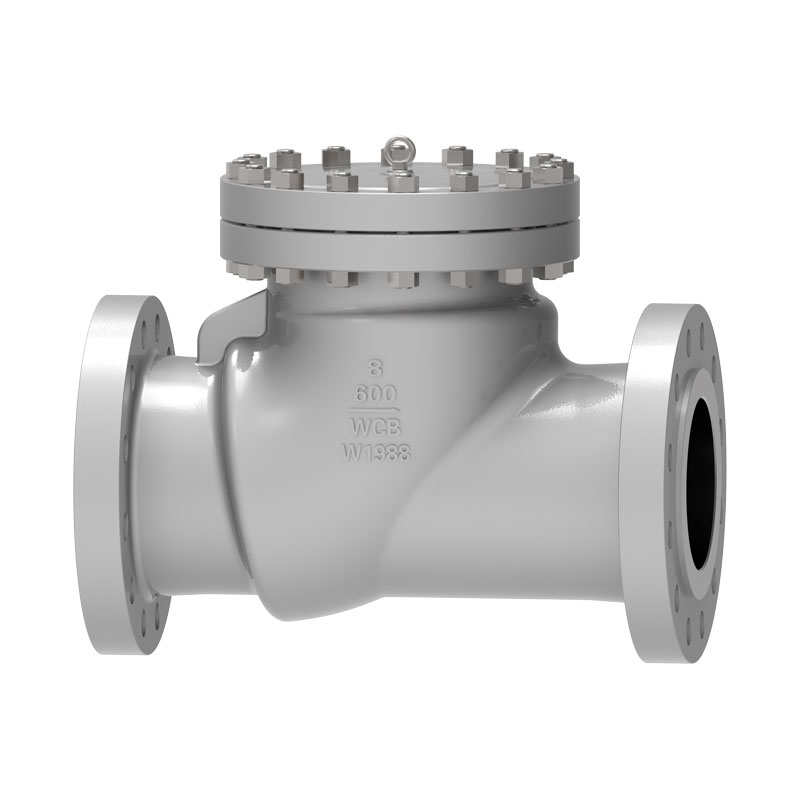

1.

Як це працює:

Перевірений клапан гойдалки має навісний диск або клапоть, який розгойдується, коли рідина тече в напрямку вперед. Коли потік зупиняється або повертається, гравітація або задній тиск змушує диск відключитися, запобігаючи зворотному потоку.

Заявки:

- Системи води та стічних вод

- нафтогазові трубопроводи

- насосні системи

Переваги:

- Простий дизайн

- Підходить для систем низького тиску

- Мінімальне падіння тиску під час роботи

2. Кульовий контрольний клапан

Як це працює:

Кульовий зворотний клапан використовує сферичну кулю для блокування зворотного потоку. Коли рідина тече в потрібному напрямку, м'яч відходить від сидіння клапана. Коли потік зупиняється або повертається, м'яч повертається на сидіння, герметизуючи клапан.

Заявки:

- Хімічна обробка

- Промисловості продовольства та напоїв

- Системи обробки суспензії

Переваги:

- компактний дизайн

- Ефективний для поводження з в'язкими рідинами або суспензією

- Низькі вимоги до обслуговування

3. Підніміть контрольний клапан

Як це працює:

У підйомникконтролювати клапан, диск піднімається вертикально з сидіння за допомогою потоку рідини вперед. Коли потік повертається, диск повертається на сидіння, закривши клапан.

Заявки:

- Steam Systems

- трубопроводи високого тиску

- Газові програми

Переваги:

- ідеально підходить для застосувань високого тиску

- забезпечує щільне ущільнення проти зворотного потоку

- Підходить для горизонтальних та вертикальних установок

4. Діафрагмський контрольний клапан

Як це працює:

Гнучка діафрагма діє як герметичний механізм у цьому клапані. Потік вперед піднімає діафрагму, дозволяючи проходити рідині, а зворотний потік притискає її до сидіння клапана, щоб запобігти зворотному потоку.

Заявки:

- фармацевтична промисловість

- переробка їжі

- Системи корозійної рідини

Переваги:

- Відмінно підходить для обробки чутливих або корозійних рідин

- Забезпечує без забруднення ущільнення

- Тиха операція

5. ПЕРЕВІРНИЙ КЛАПА КАКБІЛЬ

Як це працює:

Цей клапан у формі клапана відкривається, коли тиск рідини натискає на нього і щільно закривається під тиском заднього тиску.

Заявки:

- Системи морських та стічних вод

- Управління зливовими водами

- Системи виходу

Переваги:

- Гнучкий і легкий

- немеханічна робота

- стійкий до засмічення

6. ПЕРЕГЛЯД ПЕРЕВІРУВАННЯ

Як це працює:

Цей компактний клапан підходить між двома фланцями труб і має диск, який гойдається або піднімається, щоб дозволити вперед. Коли потік повертається, диск закривається, запобігаючи зворотному потоку.

Заявки:

- Системи, що обмежують космос

- Системи HVAC

- Хімічна обробка

Переваги:

- Легкий та компактний дизайн

- мінімальний падіння тиску

- Простий у встановленні

7. Мовчазний зворотний клапан

Як це працює:

Мовчазні зворотні клапани Використовуйте пружинний механізм, щоб швидко закривати клапан, коли потік припиняється, запобігаючи молотком з водою (приплив тиску, спричинений раптовим переворотом потоку).

Заявки:

- Системи HVAC

- Мережі водопостачання

- насосні системи

Переваги:

- виключає водний молоток

- Тиха операція

- довговічний та ефективний

Вибір відповідного зворотного клапана

Візьміть до уваги наступні елементи при виборі зворотного клапана для вашої програми:

Зробіть, що тип рідини сумісний з матеріалом клапана.

Виберіть клапан, який здатний керувати тиском та витратами системи.

- Простір встановлення: вафельні зворотні клапани та інші невеликі варіанти ідеально підходять для обмежених просторів.

Вимоги до технічного обслуговування: Для важливих систем вибирайте клапани, які потребують меншого обслуговування.

На закінчення

У промислових додатках зворотні клапани є важливими, оскільки вони забезпечують однонаправлений, плавний потік і зупиняють зворотний потік. Кожна форма зворотного клапана, від гойдалки та кулі до діафрагми та типів каченів, має спеціальні переваги, які підходять для конкретних систем та секторів. Вибір найкращого клапана для підвищення продуктивності системи та надійності можна полегшити, якщо ви знаєте його функції.
