Як дросельний клапан із подовженим штоком і редуктором усуває робочі перешкоди для заглиблених та ізольованих промислових трубопровідних систем?

1. Повний структурний склад і основний принцип роботи

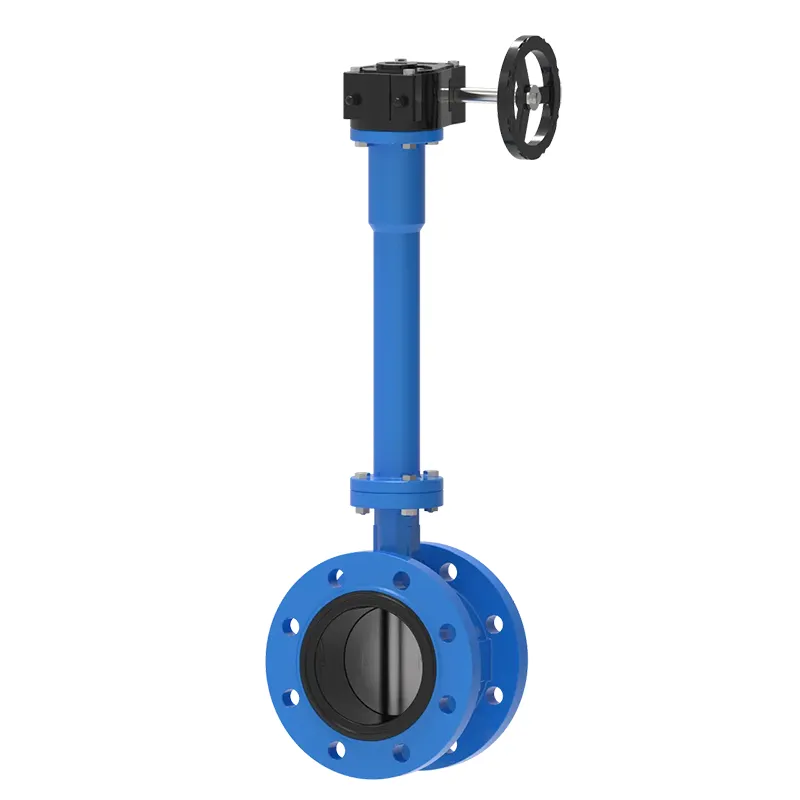

1.1 Розташування розділених компонентів фланця, подовженого штока та зубчастого приводу

Три основні функціональні модулі складають весь корпус клапана, кожен з яких виконує незалежне підключення до трубопроводу, передачу крутного моменту та завдання регулювання потоку відповідно. Корпус клапана з подвійним фланцем має форму болтового з’єднання, яке утворює жорсткі ущільнювальні з’єднання з відповідними фланцями трубопроводу, що дозволяє уникнути середнього ризику витоку, спричиненого слабким затисканням міжфланцевих клапанів під час тривалих коливань тиску. Подовжений вузол штока є найбільш диференційованою частиною порівняно зі звичайними поворотними клапанами, які висувають маховичок керування шестернею на доступну землю або платформу обладнання, відокремлюючи робоче положення від заглибленої або ізольованої частини корпусу клапана.

Черв'ячний редуктор, встановлений у верхній частині подовженого штока, перетворює великий крутний момент, необхідний для обертання диска великого діаметра, у легку робочу силу маховичка, що ефективно знижує інтенсивність фізичної праці операторів. Всередині коробки передач прецизійна сітка черв'яка та черв'ячного колеса може зафіксувати диск під будь-яким кутом відкриття без допоміжних позиціонуючих пристосувань, реалізуючи стабільний фіксований стан регулювання потоку для тривалої роботи трубопроводу. Усі деталі трансмісії всередині подовженого штока мають інтегроване шліцьове з’єднання, що забезпечує синхронне обертання між маховичком і внутрішнім диском-метеликом без ковзання трансмісії після тисяч циклів відкривання та закривання.

• Подвійне фланцеве жорстке з’єднання покращує загальну стабільність ущільнення під час коливань тиску
• Настроюваний подовжений шток переносить робочу точку з підземної/ізольованої зони
• Черв'ячний редуктор зменшує робочий крутний момент для регулювання трубопроводу великого калібру
• Вбудована шліцьова структура виключає ризик несправності трансмісії

1.2 Перехоплення середовища та механізм регулювання потоку

Круглий диск-метелик, закріплений на нижньому кінці подовженого штока, повертається на 90 градусів навколо вертикальної центральної осі для повного відкриття, часткового дроселювання та повного закриття поперечного перерізу трубопроводу. Коли диск обертається паралельно напрямку потоку середовища, трубопровід утворює безперешкодний прохід; при обертанні перпендикулярно напрямку потоку зовнішній край диска щільно прилягає до еластичного ущільнювального кільця всередині корпусу клапана для забезпечення нульового перехоплення витоків рідини, газу та змішаних середовищ. Коробка передач з кутовою шкалою може точно регулювати кут обертання диска в межах 0-90 градусів, реалізуючи безперервне лінійне регулювання потоку замість лише двопозиційного керування перемикачем простих ручних клапанів.

Подовжений шток оснащений багатошаровими ущільнювальними компонентами на з’єднанні корпусу клапана та подовженої втулки, що запобігає просочуванню середовища трубопроводу вгору вздовж зазору штока до зони приводу шестерні, уникаючи іржі шестерні та забруднення середовища робочих частин. Набір ущільнень можна замінити, не знімаючи весь клапан з трубопроводу під час подальшого технічного обслуговування, що значно спрощує ремонтні роботи на місці заглиблених клапанів, які важко розібрати.

2. Стандарти відповідності матеріалів для корпусу, штока та ущільнювальних компонентів

2.1 Класифікація матеріалів корпусу клапана та диска для різних середовищ

Вибір сорту матеріалу безпосередньо визначає довготривалий стабільний робочий цикл клапана за певної температури середовища та умов корозії. Корпус клапана з ковкого чавуну з епоксидним покриттям широко використовується в трубопроводах муніципального водопостачання, протипожежного захисту та охолоджувальної води, має гарну стійкість до ерозії середніх нейтральних вод і низьку складність виробничої обробки. Корпус WCB з вуглецевої сталі підходить для високотемпературних трубопроводів для пари та нафти, зберігаючи стабільну механічну міцність при середній температурі до 425 ℃. Корпус із нержавіючої сталі CF8/CF8M підходить для змішаних хімічних кислотно-лужних середовищ і прибережних водопровідних трубопроводів із вмістом солі, протистоїть точковій корозії, викликаній іонами хлориду.

Матеріал диска метелика має відповідати ступеню стійкості до корозії корпусу клапана, щоб уникнути електрохімічної корозії між різними металевими контактними поверхнями. Накладний диск з нержавіючої сталі налаштований для робочих умов корозійного середовища, тоді як диск із бронзового сплаву вибрано для циркуляційних трубопроводів морської води, щоб запобігти прилипанню морських організмів і пошкодженню від електролітичної корозії. Усі металеві ливарні заготовки проходять обробку для зняття напруги після формування, щоб усунути внутрішню деформаційну напругу, що виникає під час лиття, запобігаючи розтріскування корпусу клапана під час чергування холодного та гарячого середовища.

2.2 Розширені стандарти матеріалів внутрішньої трансмісії штока та коробки передач

Подовжений шток витримує повторне навантаження на кручення під час тривалих циклів відкривання та закривання, тому використовуються матеріали з високоміцної нержавіючої сталі 410 або легованої сталі 4140 із суворим контролем твердості, щоб уникнути задирання та руйнування під час передачі крутного моменту. Зовнішня захисна втулка подовженого штока використовує безшовну сталеву трубу з антикорозійним покриттям, що ізолює підземну ґрунтову вологу та теплоізоляційну пару трубопроводу від контакту з валу сердечника передачі крутного моменту, що значно подовжує термін служби подовженого вузла штока, закопаного під землею протягом багатьох років.

Черв'як і черв'ячне колесо всередині коробки передач використовують черв'ячну структуру з бронзового сплаву, що відповідає структурі черв'яка з вуглецевої сталі, яка утворює самозмащувальну пару тертя під час обертання в зачепленні, зменшуючи частоту регулярного обслуговування мастила. В корпусі коробки передач використовується литий алюмінієвий сплав з легкою вагою та сильною стійкістю до окислення, який не утворює важкого шару іржі, який блокує обертання маховичка після тривалого перебування на відкритому повітрі або розміщення під землею.

3. Стандартна схема монтажу заглиблених та ізольованих трубопроводів

3.1 Конвеєр перед інсталяцією та етапи підтвердження параметрів

Перед підйомом і під’єднанням корпусу клапана технічні спеціалісти повинні підтвердити три основні налаштовані параметри виробу відповідно до схеми трубопроводу на місці: фактичну глибину заглиблення або товщину ізоляції для визначення необхідної подовженої довжини штока, номінальний тиск у трубопроводі для вибору відповідного рівня тиску фланця та тип середовища, щоб перевірити, чи диск і клас ущільнювального матеріалу відповідають антикорозійним вимогам. Невідповідна довжина хвостовика призведе до того, що маховик шестерні зануриться в підземний сховище або буде покрито ізоляцією трубопроводу, втрачаючи працездатність; невідповідний ступінь тиску фланця призведе до витоку прокладки фланця під проектним тиском трубопроводу.

Ретельно очистіть ущільнювальну поверхню фланців переднього та заднього трубопроводів, видаліть зварювальний шлак, плями іржі та тверді частинки, щоб уникнути подряпин на еластичній ущільнювальній прокладці під час затягування болтів. Помістіть узгоджену неметалеву плоску прокладку між двома групами фланців і вирівняйте всі отвори для болтів фланців горизонтально, щоб запобігти екструзії прокладки, спричиненій зміщеною установкою корпусу клапана, що сформує локальний прохід для витоку середовища після тривалої експлуатації.

3.2 Експлуатація спеціального фіксованого та захисту хвостовика заглибленого трубопроводу

Після того, як фланець корпусу клапана повністю закріплений болтами та закріплений поперечно-симетричною послідовністю затягування, засипте корпус клапана сортовим піском для пошарового ущільнення, уникаючи, щоб великі тверді камені безпосередньо видавлювали корпус клапана, щоб викликати локальну деформацію. Зовнішній захисний кожух подовженого штока потрібно обгорнути водонепроникним антикорозійним матеріалом у спіралі від корпусу клапана до наземної робочої платформи, щоб запобігти контакту підземних ґрунтових вод і корозійного ґрунту з металевими частинами штока. Порожниста захисна кришка люка зарезервована на наземному кінці штока, яку можна відкрити безпосередньо для керування маховичком без розкопування великої площі ґрунту під час подальшого огляду та регулювання.

Для встановлення товстоізольованого внутрішнього трубопроводу зарезервуйте вертикальний канал, який відповідає зовнішньому діаметру подовженого штока в місці обгортання ізоляції трубопроводу, не обмотуйте теплоізоляційну бавовну навколо коробки передач і відкритої частини штока, щоб запобігти накопиченню тепла внаслідок прискорення зносу мастила для змащування передач і старіння ущільнювальних частин верхнього сальника. Після встановлення проведіть перевірку повного ходу відкривання та закривання маховичка, щоб переконатися, що диск обертається без заклинювання, а показання шкали кута відповідає фактичному стану перехоплення потоку.

• Перехресно-симетричне затягування фланцевого болта для запобігання екструзії екструзії прокладки
• Водонепроникне захисне обгортання для розширеної заглибленої секції стовбура проти корозії ґрунту
• Зарезервуйте незалежний вертикальний канал для штока, щоб уникнути обгортання коробки передач ізоляцією
• Випробування повного ходу відкриття-закриття для усунення прихованої небезпеки заклинювання диска після встановлення

4. Основні сценарії застосування промислових і комунальних трубопроводів

4.1 Муніципальні мережі підземного водопостачання та протипожежного захисту

Міські муніципальні водорозподільні трубопроводи та заглиблені протипожежні труби є найбільш широко застосовними полями для цього фланцевого клапана з подовженим штоком. Більшість магістральних відгалужень трубопроводу прокладено нижче поверхні дороги або ґрунту зеленого поясу, а звичайні клапани з коротким штоком потребують великомасштабного розкопування дороги кожного разу, коли виконується регулювання потоку або технічне обслуговування трубопроводу, що створює великі перешкоди для міського руху та повсякденного життя мешканців.Поворотний клапан із подовженим фланцем шестернірозширює маховичок робочого механізму до положень наземних оглядових колодязів, і всі операції відкриття, закриття та дроселювання потоку можуть бути завершені лише відкриттям кришки колодязя, без розкопок дорожнього покриття та будівельних робіт із засипання ґрунту трубопроводу.

Муніципальні протипожежні трубопроводи вимагають стабільної герметичності при миттєвому стрибку тиску під час запуску пожежних насосів. Подвійне фланцеве жорстке з’єднання та багатошарова еластична структура ущільнювального кільця можуть витримувати миттєвий вплив тиску без середнього просочування. Самоблокуюча конструкція черв'ячного механізму може тримати клапан повністю відкритим протягом тривалого часу в щоденному режимі очікування та не закриватиметься автоматично через вібрацію потоку води в трубопроводі, забезпечуючи безперешкодний прохід води для пожежогасіння в періоди реагування на надзвичайні ситуації.

4.2 Трубопроводи транспортування середовища із заводською ізоляцією

Трубопроводи високотемпературної пари, гарячої олії та охолодженого розсолу для хімічних заводів потребують товстих теплоізоляційних шарів, щоб зменшити втрату середньої температури та уникнути нещасних випадків, пов’язаних із опіком поверхні для операторів на місці. Якщо використовуються стандартні поворотні затвори з коротким штоком, ізоляційний шар навколо клапана необхідно розрізати щоразу, коли регулюється потік, а нову теплоізоляційну бавовну потрібно знову загортати після експлуатації, що призводить до повторних витрат теплоізоляційних матеріалів і частих втрат тепла трубопроводом. Подовжена структура стовбура відокремлює робочу коробку передач від зони обгортання ізоляції, ізоляцію трубопроводу можна безперервно загортати в цілому без локального різання, зберігаючи повний ефект теплоізоляції всього трубопроводу протягом тривалого часу.

Для великомасштабних трубопроводів циркуляції чистої води харчової та фармацевтичної фабрик також вибирають цей фланцевий дросельний клапан із подовженим приводом штока. Повністю контактні частини середовища з нержавіючої сталі відповідають санітарним виробничим стандартам, а режим роботи редуктора реалізує точне регулювання потоку малого діапазону, яке може стабільно контролювати потік середовища, необхідний виробничому обладнанню, без миттєвих великих коливань потоку, що впливають на стабільність обробки продукту.

4.3 Паркові підземні трубопроводи для відведення дощової води та каналізації

Закопані труби дощової та каналізаційної труби в кампусах, індустріальних парках і житлових районах розташовані під зеленими насадженнями та тротуарами, з розрізненими оглядовими колодязями, зарезервованими з інтервалами. Подовжена конструкція штока клапана ідеально відповідає вертикальній глибині цих оглядових колодязів, обслуговуючий персонал може безпосередньо дістатися до маховика шестерні в гирлі колодязя, не спускаючись у глибокий колодязь для роботи. Епоксидне антикорозійне покриття корпусу клапана з ковкого чавуну протистоїть тривалій ерозії стічних вод, що містять органічні домішки, а змінне зовнішнє ущільнювальне кільце можна обслуговувати на місці без демонтажу клапана з трубопроводу.

• Муніципальні заглиблені водопроводи виключають земляні роботи дороги під час регулювання арматури
• Ізольовані фабричні трубопроводи дозволяють уникнути повторного різання та повторного загортання термовати
• Самоблокування механізму протипожежного трубопроводу запобігає випадковому закриванню під впливом вібрації потоку води
• Антикорозійне покриття каналізаційних труб адаптує тривалу ерозію органічного середовища

6. Рекомендації щодо регулярного огляду та довгострокового антикорозійного обслуговування

Заглиблені та ізольовані установки прискорюють старіння зовнішніх компонентів клапана, тому стандартизовані періодичні цикли перевірки та технічного обслуговування повинні бути сформульовані відповідно до різних робочих умов, щоб уникнути раптової відмови ущільнення або заклинювання трансмісії під час експлуатації трубопроводу.Поворотний клапан із подовженим фланцем шестернімає розділену конструкцію змінних частин, що зношуються, більшість операцій з технічного обслуговування можна виконати на місці без зупинки трубопроводу та демонтажу вбудованого клапана, що значно скорочує тривалість простою системи трубопроводу, викликаного технічними роботами.

6.1 Елементи щомісячної планової перевірки робочих частин механізму

Відкрийте заземлену кришку люка або зарезервований робочий канал ізоляції трубопроводу, обертайте маховик вперед і назад для повного відкриття та закриття, спостерігайте, чи процес обертання має ненормальне блокування та ненормальний шум тертя. Перевірте покажчик кутової шкали коробки передач, щоб підтвердити, що вказаний ступінь відкриття відповідає фактичному стану перехоплення потоку диска. Витріть поверхневий пил і вологі грязьові плями на корпусі коробки передач, перевірте, чи є середні сліди просочування у верхньому кінці ущільнення штока, і запишіть кількість просочування для подальшої заміни ущільнення.

Для коробок передач, встановлених у підземних вологих оглядових колодязях, протирайте зовнішню оболонку сухою ганчіркою щомісяця, щоб видалити краплі конденсованої води, що прилипли до поверхні, запобігаючи тривалій вологій корозії поверхні корпусу з алюмінієвого сплаву від пошкодження перфорації внутрішньої порожнини ущільнювального мастила. Якщо опір обертанню маховичка явно збільшується порівняно з попереднім записом перевірки, необхідно ввести додаткове мастило в коробку передач через резервну форсунку для впорскування мастила.

6.2 Щорічне глибоке антикорозійне обслуговування та заміна ущільнень

Проводьте повну антикорозійну перевірку зовнішнього захисного кожуха подовженого штока щороку, перевіряйте, чи зовнішній водонепроникний антикорозійний рулонний матеріал має тріщини, падіння та просочування ґрунтової води в щілину гільзи. Пошкоджені антикорозійні обгорткові деталі необхідно знову намотати новим водонепроникним рулонним матеріалом, а щілину з’єднання заклеїти антикорозійним герметизуючим клеєм, щоб блокувати контакт підземного корозійного середовища з металевим валом штока.

Вийміть старе еластичне ущільнювальне кільце всередині корпусу клапана шляхом розбирання фланця під час щорічного технічного обслуговування трубопроводу, замініть його новим ущільнювальним кільцем, яке відповідає температурі середовища та ступеню корозії. Перевірте поверхневу подряпину та ступінь корозії диска-метелика, відполіруйте та відремонтуйте незначні плями іржі на поверхні диска та проведіть додаткову обробку антикорозійним покриттям перед повторним встановленням у корпус клапана. Усі замінені старі ущільнювальні аксесуари класифікуються та переробляються відповідно до стандартів поводження з промисловими відходами без випадкового викидання.

• Щомісячна перевірка обертання маховика на повний хід, щоб виявити приховану небезпеку заклинювання трансмісії
• Своєчасне додаткове мастило для змащування передач, коли крутний момент очевидно зростає
• Щорічне повторне обгортання пошкодженого зовнішнього водонепроникного антикорозійного шару штока
• Замініть старе внутрішнє ущільнювальне кільце під час регулярного технічного обслуговування трубопроводу
