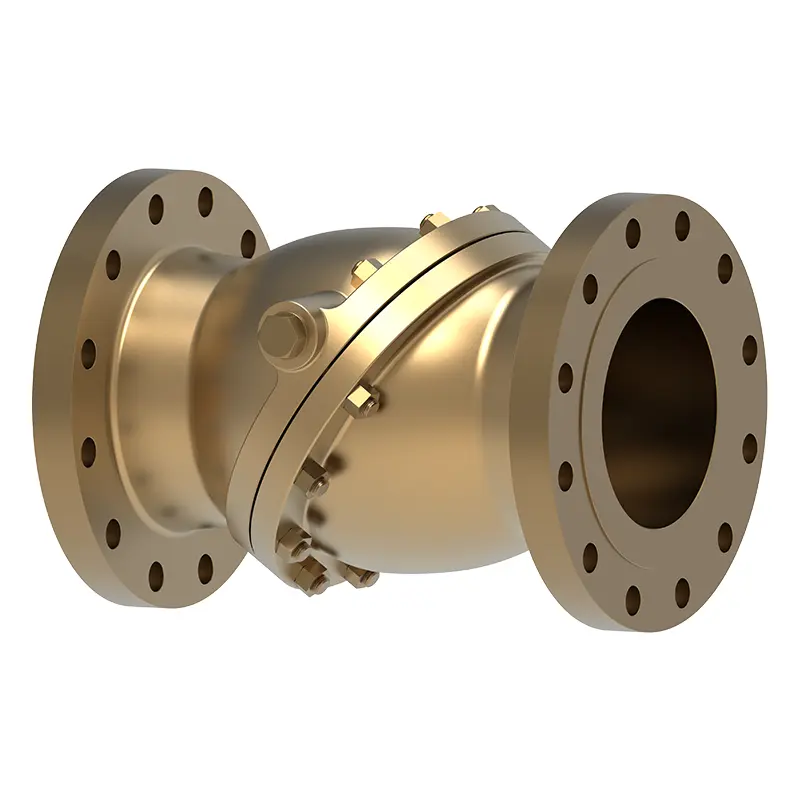

Бронзовий зворотний клапан диска

Бронзовий зворотний клапан диска виготовлений з високоякісної бронзи, яка не легко корозійна. Він широко використовується в морській воді, прісній воді, системах охолодження, суднобудуванням інженерії, промислового обладнання та інших галузей. Waits Valve відповідає системі управління якістю ISO9001, а високоякісні клапани, розроблені та вироблені, можуть витримати надзвичайні операційні проблеми. Ми стали довгостроковим партнером енергетичних компаній у більш ніж 30 країнах.

Надіслати запит

Опис продукту

Бронзовий зворотний клапан Baits Valve Bronze - це один бік перевірити пристрій з вишуканою структурою, високою якістю та довговічністю. Він приймає похилу конструкцію диска, яка відкривається в передньому потоці і швидко закривається у зворотному потоці. Він підходить для запобігання середнього зворотного потоку в системах трубопроводу середнього та низького тиску. Він має найкращу ефективність витрат у конкретних умовах.
Бронзовий зворотний клапан дискового диска приймає похилу структуру диска для досягнення одного шляху контролю рідини. Він виготовлений із стійкого до зносу, стійкої до корозії та бронзи з високою міцністю. Він підходить для систем трубопроводів, які мають високі вимоги до стабільності потоку рідини та потребують уникнення молотка з водою, таких як системи охолодження деякого точного обладнання, системи водопостачання будівель, а насоси або водопостачання та водовідведення з водою або нафтою як середовища.

Стандарти впровадження Bronze нахилений дисковий зворотний клапан
Стандарти дизайну	API 6D/API 594, BS1868
Фланцевий стандарт	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Методи з'єднання	RF, NPT, FNPT
Тестування та прийняття	Вогонь 598, EN12266
Структурна довжина	API6D/ASME B16.10/EN558
Рейтинги тиску та температури	ASME B16.34
Пожежний випробування	Вогонь 6FA, Вогонь 607
Низькі стандарти витоку	ISO 15848-1, API 622
Антикорозійний дизайн	NACE MR 0175

Застосування клапана нахиленого диска
Розмір	DN50-DN1200, NPS 2 ＂48＂
Діапазон тиску	ANSI клас 150 класу 600, PN2.0-PN10.0MPA
Діапазон температури	-20 ℃ ~ 425 ℃
Діапазон додатків	Морська вода, полікарбонат, поліетилен, поліетилен низької щільності, ароматичні вуглеводні, зріджений природний газ (СПГ)
Режим приводу	Гідравлічні, пневматичні, електричні, ручні та черв'ячні приводи.
Кришка клапана/клапана	‌C95200, ‌C95400, ‌C95500, ‌C63000, C83600, QA19-4,
Герметична поверхня	Посилений політетрафторетилен, пара-поліфенілен (RPTFE, PPL), метал
Прут	Азбестовий графіт, гнучкий графіт, політетрафторетилен, сплави на основі заліза

Переваги продукту
1. Бронзовий клапан нахиленого диска приймає подвійну ексцентричну конструкцію диска, а сидіння клапана та герметична поверхня поступово контактують під час процесу закриття, щоб шум можна було усунути. Великий шум, що генерується при закритті традиційного зворотного клапана, який усунуто, що продовжує термін служби трубопроводів та обладнання.
2. Дизайн сидіння з мікро еластичного металевого клапана, ця конструкція може запобігти витоку та запобігти середньому зворотному потоку, що дозволяє нормальну роботу трубопроводу.
3. Корсова структура диска утворює впорядкований канал рідини з коефіцієнтом опору низького потоку, що значно зменшує втрата тиску, коли середовище протікає через клапан і зменшує експлуатаційну вартість системи трубопроводу.
4. Конструкція диска метеликів чутлива до відкриття та закриття, щоб клапан міг швидко адаптуватися до змін у середньому потоці, відкритих і закритих у часі та запобігти зворотному потоку.
5. Порівняно з зворотним клапаном гойдалки одного калібру, бронзовий зворотний зворотний клапан диска приблизно на 80% легший, а наш клапан зручніший у встановленні, розбиранні та технічному обслуговуванні, що зменшує навантаження на трубопровід.
