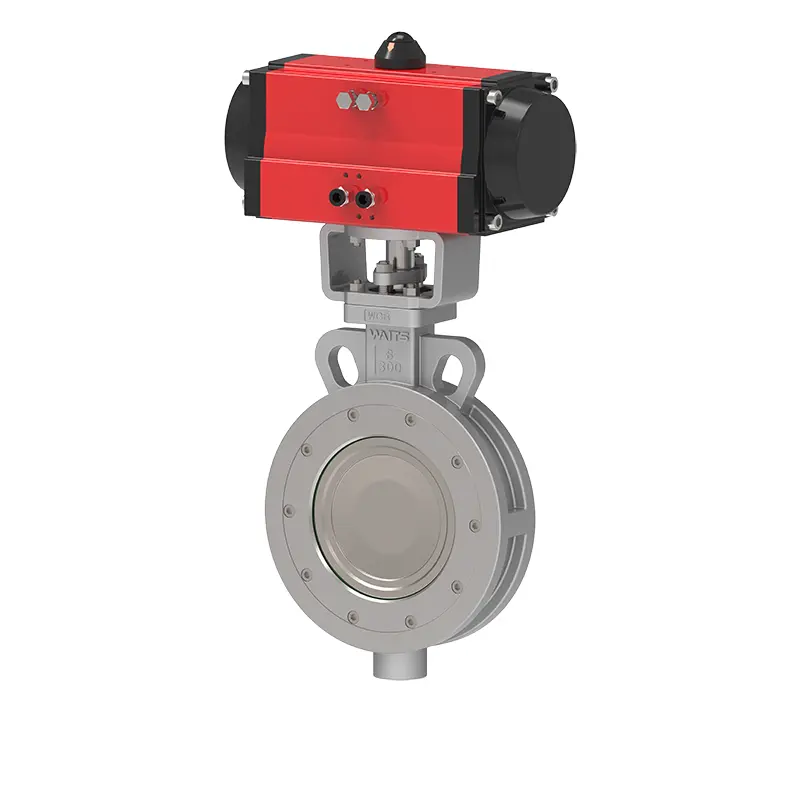

Пневматичний високоефективний поворотний клапан

Waits є професійним виробником і постачальником високоефективних пневматичних поворотних клапанів із власною виробничою базою. Наш багатий галузевий досвід і група професіоналів враховують захист навколишнього середовища та сталий розвиток при проектуванні та виробництві, а також використовують високоякісні матеріали для забезпечення продуктивності продукту.

Надіслати запит

Опис продукту

Обережно застосовуйте конструкцію подвійної ексцентричної конструкції: коли клапан відкривається, диск ексцентричного клапана швидко залишає поверхню ущільнення сідла клапана, скорочуючи час контакту між диском клапана та поверхнею ущільнення сідла клапана, що допомагає продовжити термін служби клапана.

Стандарти впровадження

Стандарт дизайну	API 609/607 пожежобезпечний, EN 593, ASME B16.34
Кінцевий стандарт	ANSI B16.5 CL. 150 фунтів AS 2129 Таблиця D і E BS 10 Таблиця D і E ? MSS SP44 CL. 150 фунтів AWWA C207 150LB ISO 2531 PN10 і PN16 ISO 7005, PN10 і PN16
	WAFRF
Перевірка та випробування	API 598, EN 12266, ISO 5208, ANSI B16.104
Обличчям до обличчя	API 609, ISO 5752 Термінація: ASME B16.5, ASME B16.47, EN 1092, JIS B2210, ГОСТ 12815
Верхній фланець	ISO 5211

застосування

Розміри	NPS 3″ ~ NPS 80″ DN80~ DN2000
Діапазон тиску	CL150~CL600 PN10~ PN40
Діапазон температур	-30 ℃ ~ + 260 ℃ металеве ущільнення до 450 ℃
Режим драйву	Турбінний, пневматичний, електричний
Операційне середовище	Баластно-трюмна система Хімічна обробка Опріснювальні установки, Бурові установки, Питна вода Сухий порошок, продукти харчування та напої, газові установки VPSA HAVC Гірнича промисловість, паперова промисловість, транспортування піску, морська вода, цукрова промисловість Термотехнічна очистка води Стічні води
Спосіб водіння	Ручний важіль Черв'ячний механізм Електричний Пневматичний
ТІЛО	Чавун Ковкий чавун Вуглецева сталь Нержавіюча сталь AL-бронза
ДИСК	Нержавіюча сталь AL-бронза
СТЕБЛО	17-4PH XM-19 Monel K500
СИДІННЯ	VITON PTFE/RPTFE/PPL/PEEK

Переваги продуктивності

1. Довгий термін служби: Waits захищає кільце сідла клапана від зносу та ерозії завдяки конструкції, подовжуючи таким чином термін служби, знижуючи витрати на технічне обслуговування та заміну, а також роблячи управління та використання більш зручними.

2. Надійність: конструкція з подвійним ексцентриком може забезпечити герметичність, а також досягти низького крутного моменту та легкої експлуатації.

3. Легко замінити та обслуговувати: по-перше, якщо необхідно, сідло клапана та сальник можна замінити всього за кілька хвилин за допомогою інструментів для обслуговування. Іншим моментом є те, що виробничий матеріал пневматичної високопродуктивної дросельної заслінки є стійким до корозії, а технічне обслуговування не потребує простоїв або частого технічного обслуговування та змащення.

4. Застосовується двонаправлене ущільнення під тиском, і під час встановлення немає обмежень потоку.

Pneumatic High Performance Butterfly Valve
