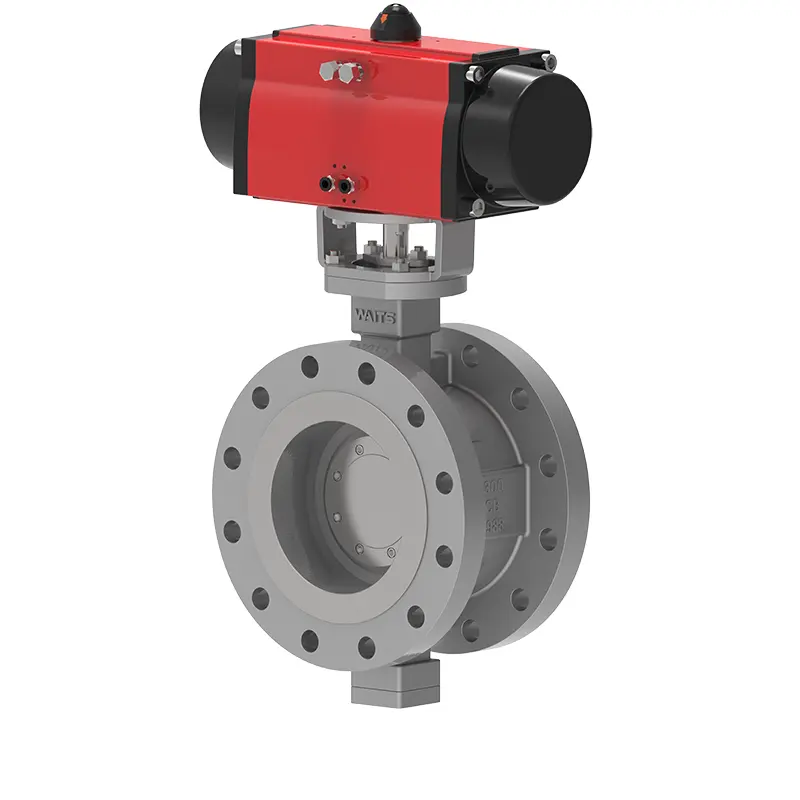

Пневматичний фланцевий металевий клапан метелика

Шукаєте пневматичний фланцевий металевий клапан метелика? Тоді чому б не вибрати очікування! Ми є великим виробником клапана з глобальною штаб -квартирою у Веньчжоу, Китай, інтегруючи дизайн, виробництво та продаж та здатні надавати вам комплексні послуги та професійну підтримку. Цей клапан може бути використаний у різних галузях промисловості, включаючи, але не обмежуючись сталевою, електроенергією, нафтою, дренажною технікою тощо.

Надіслати запит

Опис продукту

Пневматичний фланцевий металевий клапан метелика - це клапан, який дуже складний від вибору сировини до проектування та виготовлення. Це енергозберігаючий клапан з відносно тривалим терміном служби. Клапан складається з основних компонентів, таких як корпус клапана, пластина метелика, ущільнювальне кільце, механізм передачі тощо. Він приймає двовимірну або тривимірну ексцентричну конструкцію принципу та застосовує нові технології обробки, таку як еластична ущільнювач або жорстка та м'яка багатошарова ущільнювача.

Що стосується продуктивності, цей клапан метелика має невеликий робочий крутний момент, корозійну стійкість, високу температуру, стійкість до зносу, адаптованість до різних типів носія, загальна надійна продуктивність, більш ефективна та зручна.

Стандарти впровадження

Стандарти дизайну	API 609, AWWA C504 ， AIN 593
Фланцеві стандарти	ASME B 16.5, ASME B16.47, в
Методи з'єднання	RF,
Тестування та прийняття	API 598 、 EN 12266-1, ISO 5208
Структурна довжина	API 609, SME B16.10 ， і 558, ISO 5752
Рівень тиску та температури	ASME B16.34 、
Низькі стандарти витоку	ISO 15848-1, API 622
Антикорозійний дизайн	NACE MR 0103 ， NACE MR 0175

Застосування

Розмір	NPS 3 ″ ~ NPS 120 ″ DN80 ~ DN3000
Діапазон тиску	CL150 ~ CL1500 PN6 ~ PN250
Діапазон температури	； -196 ° C ~ +600 ° C
Діапазон додатків	Водопровідна вода, каналізація, будівництво, нафта, хімічна промисловість, їжа, ліки, текстиль, електроенергія, суднобудування, металургія, енергетична система тощо
Режим приводу	Турбіна, пневматична, електрична
Тіло клапана	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ...
Клапанна плита	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ...
Сидіння клапана	13CR/SS304/SS316/+графіти+PTFE+STL
Стебло клапана	F6A, F304, F316, 17-4PH, F51, F53, Monel K500 ...
Клапанний гайок	Мідний сплав
Упаковка	Гнучкий графіт, графіт азбестова упаковка, політетрафторетилен ...

Особливості продуктивності

1. Пневматичний фланцевий металевий клапан метелика є відносно невеликим і легким, гнучким та економією праці для роботи.

2. Клапан суворо реалізується відповідно до різних стандартів, прагнучи до надійних ущільнювальних показників.

3. В основних функціональних показниках характеристики потоку хороші, забезпечуючи основну функцію коригування.

4. Ексцентричний принцип застосовується до конструкції, а герметична поверхня майже нульовий знос.

5. Він має широкий спектр застосувань і може використовуватися в різних галузях. Він може адаптуватися до трубопроводів різних умов праці, таких як різні температури, оцінки та корозія. Основні носії, які можна використовувати, включають воду, пар, нафту, повітря, газ тощо.

6. Сидіння клапана клапана клапана клапана є з'єднуючими деталями, а герметичний шар поверхні виготовлений з сплаву, стійкого до теплостійкого та корозійного матеріалу.

7. Що стосується триекцентричного принципу в клапані, центральна лінія вала відхиляється від центральної лінії герметичної поверхні, центральна лінія вала трохи відхиляється від центральної лінії трубопроводу, а центральна лінія герметичної поверхні кузова (косо конуса) утворює кут з центральною лінією трубопроводу.

8. Існує кілька шарів герметичних кілець, закріплених на пластині клапана, які є толерантними до високих температур і не мають тертя при відкритті та закриттях. При закритті, коли крутний момент механізму передачі збільшується, ущільнювач компенсується. Застосування м'яких та жорстких ламінованих металевих листів також може гарантувати, що на ущільнювач клапана не впливає температура та зміни навколишнього середовища.

Pneumatic Flanged Metal Seated Butterfly Valve
