Пневматичний клапан кульки

Waits - це пневматичний виробник клапана з м'ячів Trunnion зі своїм глобальним штаб -квартирою в Китаї. Ми можемо забезпечити клієнтів на світовому ринку стабільною пропозицією та конкурентними цінами. Багатий досвід галузі та професійна команда допомагають нам ще більше покращити якість продукції та пов'язані з цим рівні послуг. У виробництві можна використовувати різні стандарти виготовлення, такі як API6D/ISO17292/BS5351 тощо.

Надіслати запит

Опис продукту

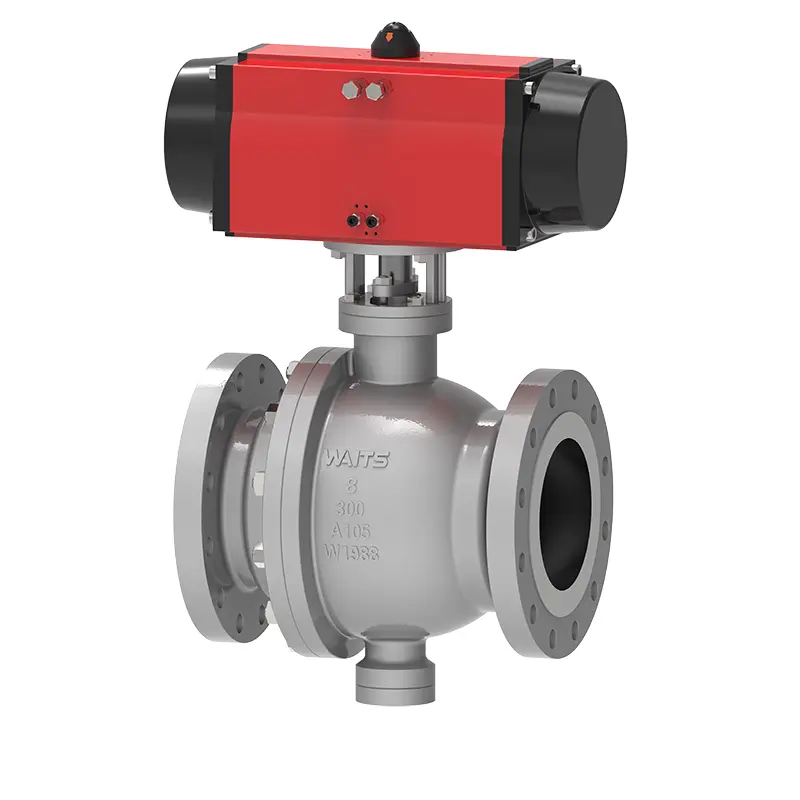

Кульовий клапан з пневматичним клапаном-це сталевий кульковий клапан, корпус клапана підроблений високоякісними матеріалами, куля встановлюється, а середній фланець і шия з'єднані болтами. Вгорі та вниз за течією сидіння клапана є поодинокими поршневими ефектами з функцією DBB. У той же час ущільнювача між сидінням клапана та кулею має три конструкції: традиційна структура м'якого ущільнення, трикутна структура ущільнення кільця та конструкція жорсткої ущільнення.

Стандарти впровадження

Стандарти дизайну	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Фланцеві стандарти	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Методи з'єднання	Rf ， rtj, bw
Тестування та прийняття	API598, 6D API, BS12569;
Структурна довжина	ASME B16.10, BS 558, BS12982, ISO 5752;
Рівень тиску та температури	ASME B16.34 、
Вимоги до пожежної охорони	API6FA API607
Низькі стандарти витоку	ISO 15848-1, API 622
Антикорозійний дизайн	NACE MR 0103 ， NACE MR 0175

Застосування

Розмір	NPS 1 ”~ 60” DN25 ~ DN1500
Діапазон тиску	Клас150 ~ 2500 PN10-PN420
Діапазон температури	； -196 ℃ ~ +260 ℃
Діапазон додатків	Водопровідна вода, каналізація, будівництво, нафта, хімічна промисловість, їжа, ліки, текстиль, електроенергія, суднобудування, металургія, енергетична система тощо
Режим приводу	Турбіна, пневматична, електрична
Тіло клапана	Постірки: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Кастинги: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Куля	Сфера: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI60
Кільце з підтримкою сидіння клапана	Кільце з підтримкою сидіння: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI55
Вставка сидіння клапана	PTFE, RPTFE, NYLON, DEVLON, PEEK
Стебло клапана	A182 F6A, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Особливості продуктивності

1. Стебло клапана розроблений з урахуванням можливої неналежної роботи, тому прийнята конструкція, яка може запобігти вискакуванню стебла клапана з корпусу клапана.

2. Кульовий клапан пневматичного тюнніона має вогнестійкі та антистатичні пристрої, що є більш стійким та безпечнішим у спеціальних ситуаціях.

3. Порти для ущільнювального змащення ущільнювача надаються в точках герметизації сидіння клапана та стебла клапана. У нормальних ущільнювальних умовах герметична мастила не покладається, але після пошкодження ущільнювальної поверхні та витоку, герметичне мастило може бути введена для аварійного ремонту. Кожен порт впорскування жиру оснащений клапаном для ін'єкцій мастила та попередньо обуреним зворотним клапаном.

4. На дні корпусу клапана встановлюється зливний клапан для вихлопу та дренажу порожнини клапана; Випускний клапан встановлюється у верхній частині корпусу клапана для онлайн -вихлопу та очищення порожнини клапана. Зливний клапан і випускний клапан можуть бути ізоляційними клапанами або спеціальними розряжними з'єднаннями.

5. Продукт оснащений з'єднувальною табличкою, яка відповідає різним приводним пристроям.

6. Кінцевий матеріал клапана може бути відрегульований відповідно до конкретного матеріалу матеріалу трубопроводу користувача. Якщо це клапан з рукавами на обох кінцях, довжина рукава може забезпечити, щоб операція зварювання на місці не впливала на ущільнювальний матеріал.

7. Приймається прямий похований дизайн. Для такого виду прямого похованого клапана, стебло клапана потрібно подовжити відповідно до проекту для полегшення роботи землі та простягається від трубопроводу до землі для відповідного наповнення жиру, розряду стічних вод та вентиляційних пристроїв. Висота прямого похованого клапана надає замовником.

Pneumatic Trunnion Ball Valve
