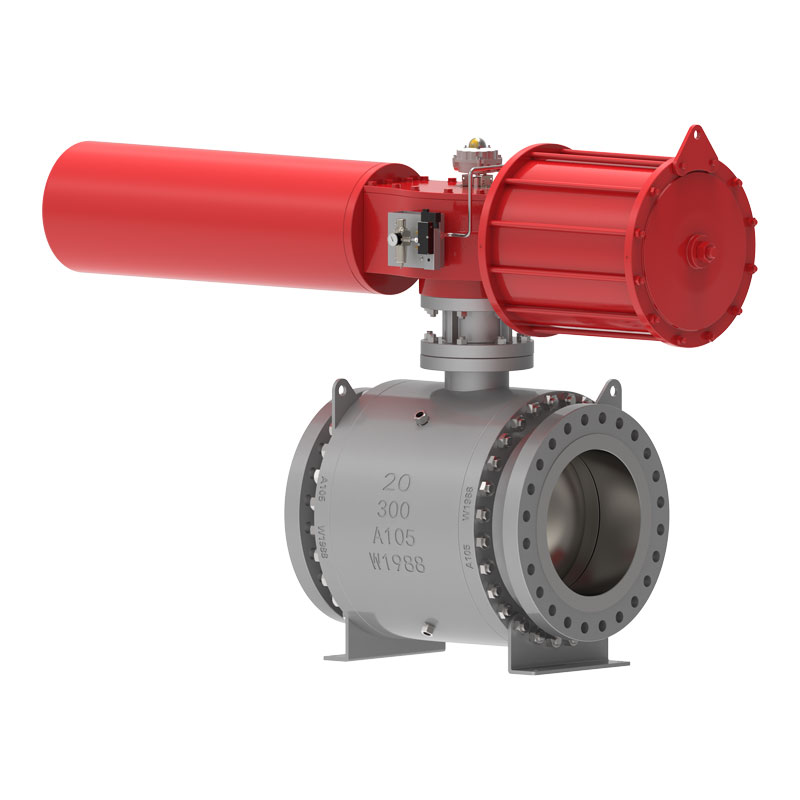

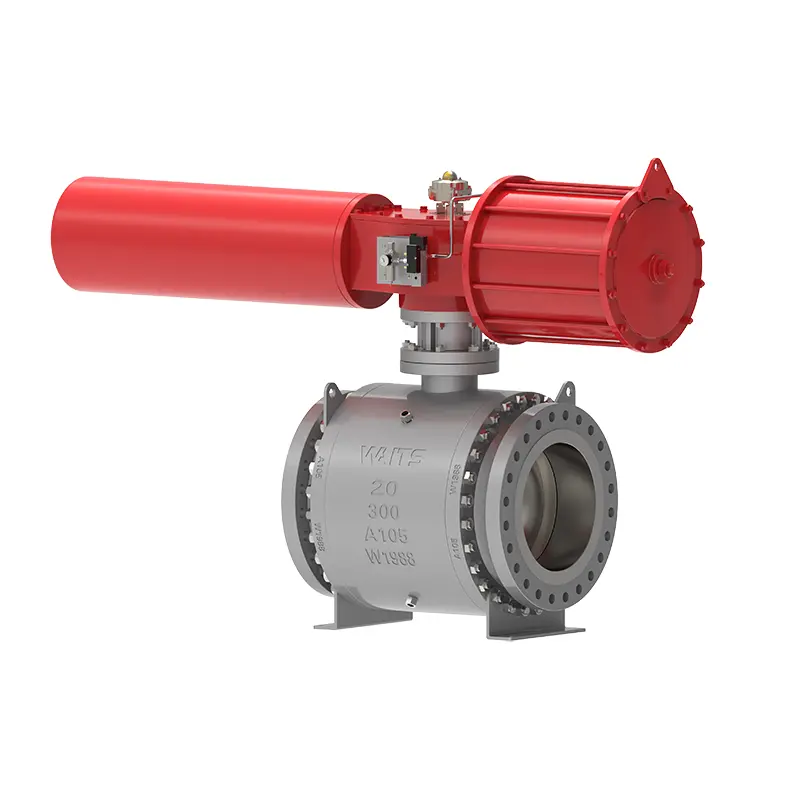

Цапфовий кульовий кран

Компанія Waits Valve зі своєю повною виробничою лінією може надати вам продукцію для кульових кранів. Ми маємо багатий досвід у проектуванні та виробництві клапанів, наполягаємо на якості продукції та супутніх послугах, пільгових цінах на продукцію та своєчасній доставці. Ми повністю розглядаємо різні програми та приймаємо різні виробничі стандарти, такі як API6D/ISO17292/BS5351 тощо.

Надіслати запит

Опис продукту

Цапфовий кульовий кран — це сталевий кульовий кран, який розроблено та виготовлено з урахуванням продуктивності та загального терміну експлуатації. Корпус клапана кований з високоякісних матеріалів, встановлена кулька, а середній фланець і горловина прикручені болтами. Сідло клапана перед і після потоку є однопоршневими ефектами, функція DBB. При цьому є три конструкції для ущільнення між сідлом клапана і кулькою:

1. Традиційна структура м'якого ущільнення;

2. Структура трикутного кільцевого ущільнення;

3. Тверда структура ущільнення.

Стандарти впровадження

Стандарти проектування	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Стандарти фланців	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Способи підключення	RF, RTJ, BW
Тестування та приймання	API598, API 6D, BS12569;
Конструкційна довжина	ASME B16.10, BS 558, BS12982, ISO 5752;
Рівні тиску і температури	ASME B16.34、
Вимоги протипожежного захисту	API6FA API607
Низькі стандарти витоку	ISO 15848-1, API 622
Антикорозійний дизайн	NACE MR 0103, NACE MR 0175

застосування

Розмір	NPS 1” ~ 60” DN25~DN1500
Діапазон тиску	Клас 150 ~ 2500 PN10-PN420
Діапазон температур	；-196℃ ~ +260℃
Область застосування	Водопровідна вода, каналізація, будівництво, нафтова промисловість, хімічна промисловість, харчова промисловість, медицина, текстиль, електрика, суднобудування, металургія, енергетична система тощо.
Режим драйву	Турбінний, пневматичний, електричний
Корпус клапана	Кування: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, монель, Виливки: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
М'яч	Сфера: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Опорне кільце сідла клапана	Опорне кільце сидіння: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Вставка сідла клапана	PTFE, RPTFE, нейлон, Devlon, PEEK
Шток клапана	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Характеристики продуктивності

1. Стрижень клапана призначений для запобігання викиду штока клапана з корпусу клапана через неправильну роботу.
2. Цапфовий кульовий кран має протипожежний та антистатичний пристрій.
3. Аварійне ущільнення портів для впорскування мастила розроблено на ущільненні сідла клапана та ущільненні штока клапана. Звичайне ущільнення не залежить від ущільнювальної мастила. Якщо ущільнювальна поверхня пошкоджена та спричиняє витік, можна ввести ущільнювальне мастило для екстреного ремонту. Кожен порт для впорскування мастила оснащено клапаном для впорскування мастила та вбудованим одностороннім клапаном.
4. Зливний клапан встановлений у найнижчому положенні корпусу клапана для вентиляції та осушення порожнини клапана; вентиляційний клапан встановлений у верхній частині корпусу клапана для вентиляції та очищення порожнини клапана онлайн. Зливний клапан і вентиляційний клапан можуть бути ізоляційними клапанами або спеціальними випускними з’єднаннями для забезпечення безпеки, надійності та зручності.
5. Він оснащений з’єднувальною пластиною, яка може підключатися до різних пристроїв приводу, включаючи ручки, черв’ячні передачі, електричні, пневматичні, газо-рідинні зв’язки, електрогідравлічні зв’язки тощо.
6. Клапан із звареними кінцями може регулювати матеріал кінця клапана (перехідна ділянка) відповідно до класу матеріалу трубопроводу користувача, щоб забезпечити адаптивність і зварюваність міцності матеріалу. Для клапанів з гільзами на обох кінцях довжина гільз може гарантувати, що операції зварювання на місці не впливатимуть на ущільнювальні матеріали.
7. Заглиблений дизайн. Для заглиблених клапанів шток клапана подовжується відповідно до потреб проекту для полегшення надземних операцій, а відповідні пристрої для впорскування мастила, зливу стічних вод і вентиляційні пристрої витягуються з труби на землю. Висота заглибленої та піднятої арматури надається замовником.
