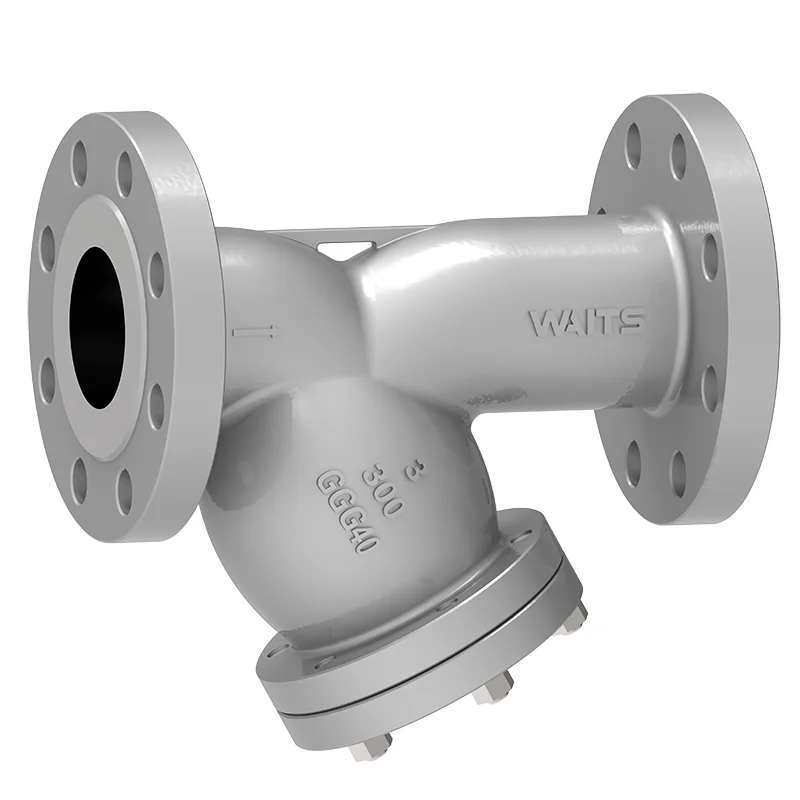

Пластичний залізний y-структур

PALVE-PALVE-PALVEL IRONER Y-STRANER використовує однозначну високу міцність та високоякісну пластичну залізну оболонку для захисту трубопроводу. Y-тип, розроблений нашою командою, може ефективно фільтрувати домішки з низькими втратами тиску. Коли ви працюєте в промислових та цивільних трубопроводах, ви будете вважати цей продукт дуже корисним і корисним для вас!

Надіслати запит

Опис продукту

Баланс ізоляції ізоляції заліза для пластичного заліза Y-Strainer допомагає фільтрувати частинки. Фільтр типу Y містить декілька різьблених інтерфейсів для підключення точок PT, вихлопних портів та аксесуарів. Крім того, він також постачається з інтегрованим перфорованим фільтром з нержавіючої сталі. Цей суворий дизайн є основою для вашого душевного спокою!

Принцип роботи

Коли рідина потрапляє в пластичний залізний y-смугу з трубопроводу, вона спочатку втікає в порожнину "y". Під дією фільтра домішки перехоплені на зовнішній стороні фільтра, тоді як чиста рідина проходить через фільтр у вихід фільтра і продовжує надходити в трубопровід. У міру продовження процесу фільтрації домішки поступово накопичуються на поверхні фільтра. Коли фільтр певною мірою засмічується, різниця тиску між входом фільтра та виходом збільшиться, що впливає на нормальний потік рідини. У цей час фільтр потрібно очистити або замінити.

Стандарти впровадження-‌ Дуктильна залізна y-Strainer
Стандарти дизайну	API 6D, EN1074
Фланцевий стандарт	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
З'єднання	NPT, RF, FF, RTJ, BW, SW
Прийняття тесту	Вогонь 598 EN12266
Довжина структури	API6D/ASME B16.10/EN558
Рейтинги тиску та температури	ASME B16.34
Пожежа	6FA Fire Flight607
Низький стандарт витоку	ISO 15848-1, API 622
Антикорозійний дизайн	NACE MR 0175
Застосування залізного заліза y-Strainer
Розмір	NPS 1/4 ″ ~ NPS 12 ″ DN6 ~ DN300
Діапазон тиску	CL125 ~ CL150 PN10 ~ PN25
Діапазон температури	-20 ℃ ~ 300 ℃
Застосування	Холодна вода, гаряча вода (температура зазвичай ≤120 ℃, слід звертати увагу на теплову стійкість чавуну); Побутова вода, промислова циркулююча вода, вогнева вода, стиснене повітря (тиск повинен бути ≤1,6 мпА, щоб уникнути надмірного тиску чавуну); Некорозійний газ (наприклад, азот, вуглекислий газ тощо); Змащування олії, гідравлічної олії (нестримна корозійна олія, ущільнювача повинна бути перевірена); Паливо з низькою тривалості (наприклад, дизель, довгостроковий контакт із сильними розчинниками слід уникати).
Тіло клапана	Чавун
Фільтрувати	F304, F304L, F316, F316L, оцинкований залізний дріт, мідний дріт

Характеристики продуктивності

Пластиковий Yakile Iron Y-Strainer отримує свою назву від своєї структури "Y", яка розроблена для забезпечення гладкого потоку рідини всередині ситечка та зменшення опору потоку. Зазвичай він має знімну конструкцію, наприклад, фланці або різьбові з'єднання, що дозволяє легко очистити або замінити екран фільтру, коли він засмітиться, просто розбирає відповідні з'єднання, що дозволяє без зусиль підтримувати внутрішню частину. За допомогою простої структури та гнучких параметрів установки цей ситечок може бути встановлений горизонтально або вертикально відповідно до макетів трубопроводу. Більше того, його знімний дизайн полегшує зручне обслуговування: оператори можуть легко розбирати сите для очищення або заміни екрана без спеціальних інструментів, тим самим зменшуючи як витрати на технічне обслуговування, так і складність.

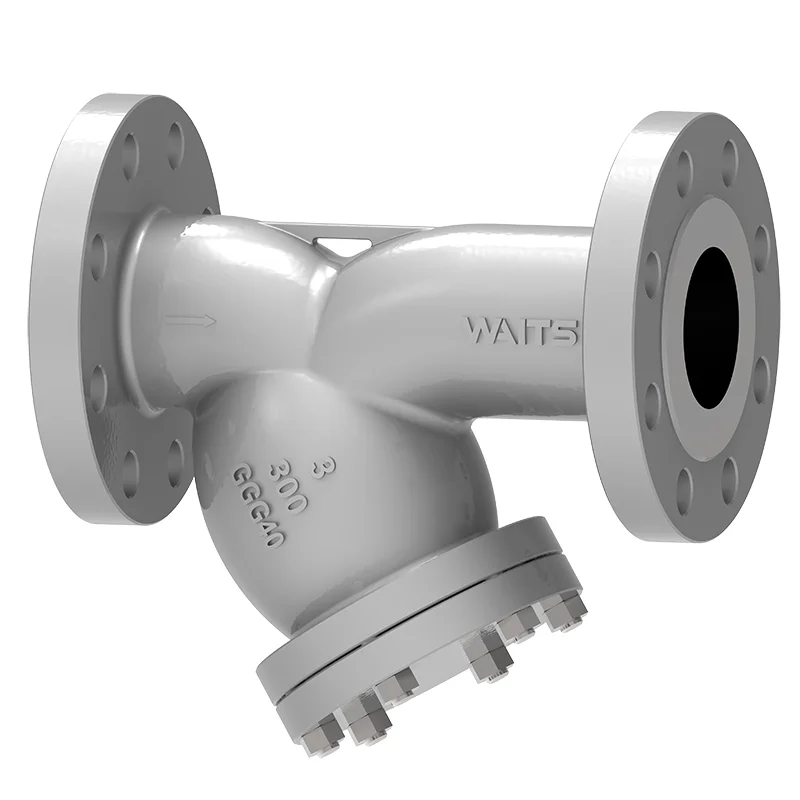

Ductile Iron Y Strainer
