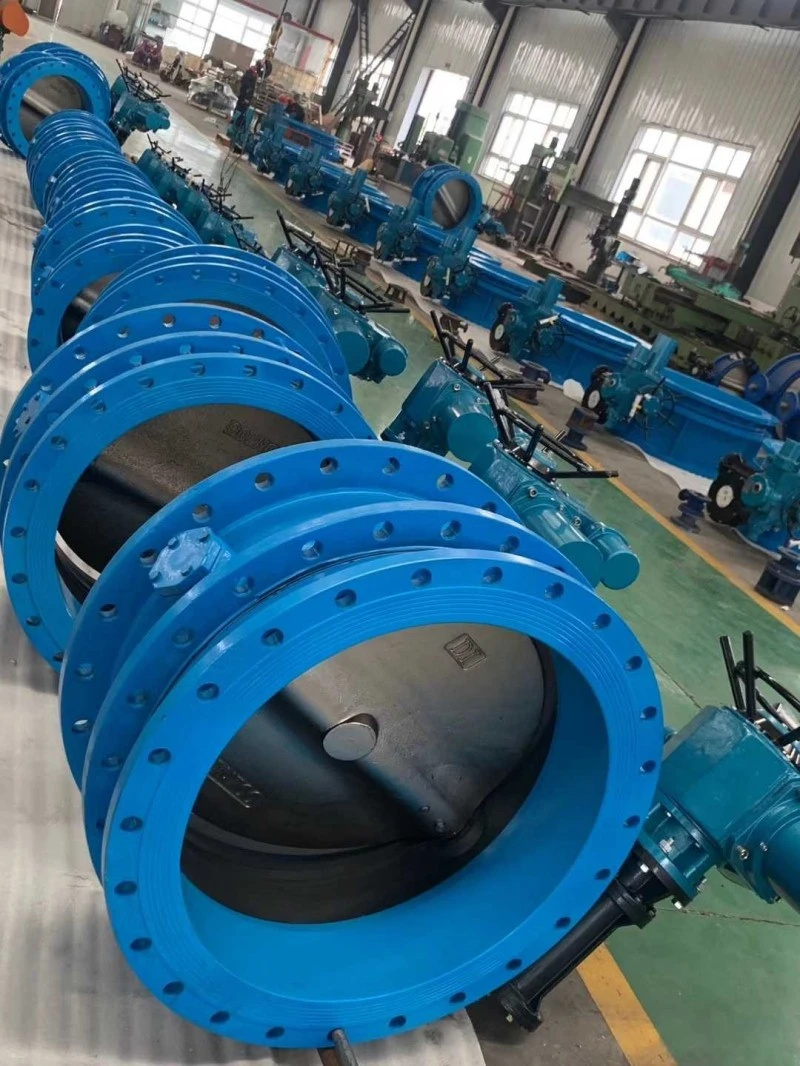

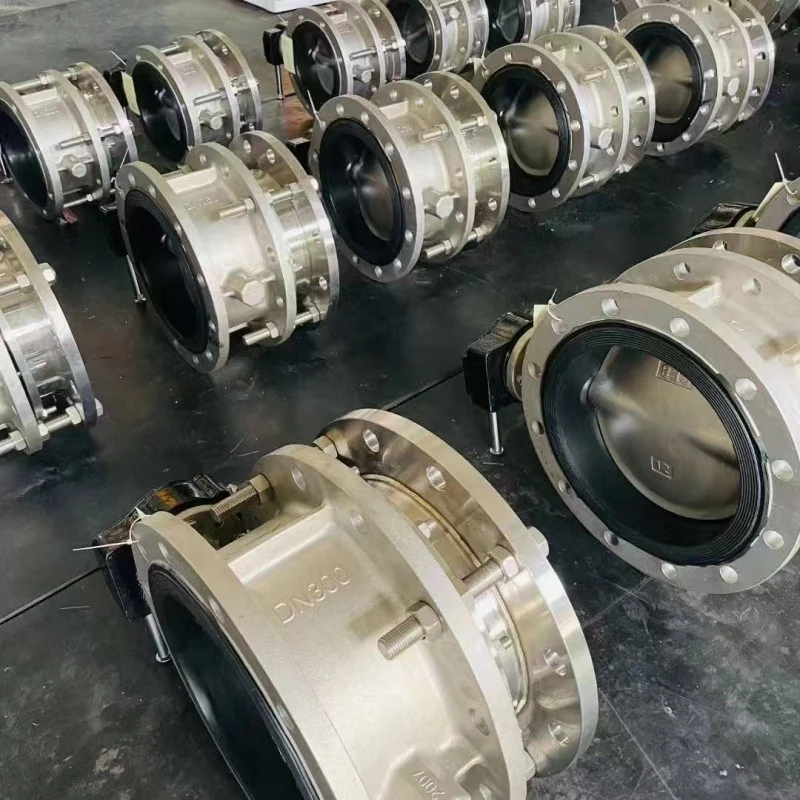

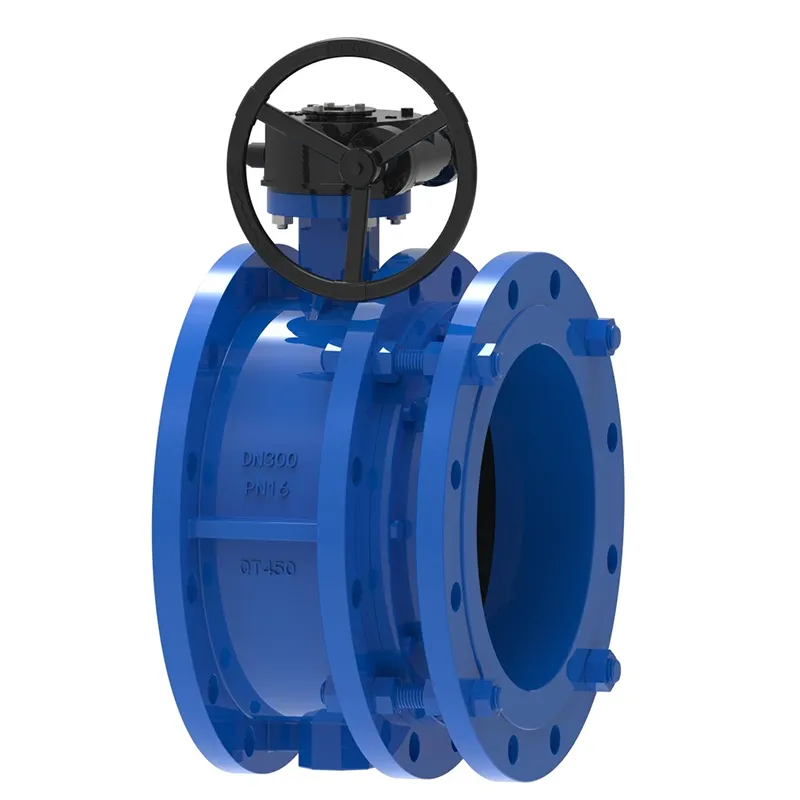

Концентричний дисковий клапан

Дроссельна пластина вдосконаленого телескопічного концентричного поворотного клапана встановлена ​​в напрямку діаметра трубопроводу. У циліндричному каналі корпусу телескопічної дросельної заслінки дископодібна дросельна пластина обертається навколо осі з кутом повороту від 0° до 90°. При повороті на 90 ° клапан повністю відкритий. Підходить для температур ≤ 80 ℃, використовується в нафтовій, хімічній, харчовій, фармацевтичній, текстильній, паперовій промисловості, енергетиці, водопостачанні та водовідведенні, газопроводах для регулювання потоку, перехоплення середовища та компенсації теплового розширення та звуження трубопроводу.

Переваги:

Телескопічний концентричний поворотний клапан (з конструкцією, яка може висуватися в межах певного діапазону довжини) не тільки полегшує розбирання клапана, але також зменшує напругу в трубопроводі та захищає клапан. У той же час він також стискає метод встановлення поворотних клапанів і компенсаторів, роблячи простір більш компактним. Зазвичай ці типи клапанів не вимагають спеціального обслуговування і вимагають лише регулярного спостереження за розширювальними та звужувальними частинами на наявність витоків і від’єднання.

Спосіб встановлення телескопічного концентричного поворотного затвора має великі переваги, оскільки потрібно розібрати лише компенсатор, що економить багато місця для обслуговування та забезпечує безкоштовне технічне обслуговування клапана (поворотні затвори важчі, компенсатори легші та трудомісткість нижча).

Запобіжні заходи при установці:

1. На місці будівництва трубопроводу категорично забороняється демонтувати дросельні затвори з розібраними компенсаційними фланцями; Категорично заборонено багаторазово подовжувати або вкорочувати телескопічну заслінку на місці.

2. Труби на обох кінцях розширювального клапана мають бути концентричними, а дві поверхні фланців на трубах мають бути паралельними;

3. Болти кріплення фланців повинні бути затягнуті симетрично, і не затягуйте болти кріплення фланців із зусиллям з одного боку;

4. Розширювальна труба встановлюється за клапаном;

5. Розширювальну частину розширювального клапана не можна встановлювати в кутку або на кінці трубопроводу.

6. Дроссельний клапан розширювального фланця повинен бути встановлений рівно перед встановленням і не повинен натискатися за бажанням;

7. Конструктивна довжина телескопічної концентричної дросельної заслінки є мінімальною довжиною на заводі та витягується до довжини встановлення (тобто проектної довжини) під час встановлення;

Якщо довжина між трубопроводами перевищує встановлену довжину розширювального дросельного клапана, будь ласка, відрегулюйте відстань між трубопроводами та не тягніть сильно розширювальний клапан, щоб не пошкодити його;

9. Дроссельний затвор телескопічного концентричного дискового затвора можна встановити в будь-якому положенні. При використанні для температурної компенсації після завершення монтажу трубопроводу кронштейни повинні бути встановлені на обох кінцях уздовж осі трубопроводу, щоб запобігти висмикуванню розширювальної труби розширювального клапана. Опорна сила кронштейна розраховується за наступною формулою, і категорично забороняється знімати кронштейн під час роботи;

Як вибрати:

Конструктивна форма телескопічного концентричного дросельного затвора ділиться на два типи: концентричний телескопічний дросельний затвор і ексцентричний телескопічний дросельний затвор. Відповідно до різних робочих механізмів, його можна розділити на телескопічні поворотні клапани з черв’ячним редуктором, пневматичні телескопічні поворотні клапани та електричні телескопічні поворотні клапани.

Відповідно до різних ущільнювальних матеріалів, він поділяється на телескопічні поворотні клапани з м’яким ущільненням і металеві телескопічні поворотні клапани з твердим ущільненням.

Телескопічні концентровані поворотні клапани зазвичай використовуються для трубопроводів чистої води з температурою T>80 ℃, і трубопроводи не є корозійними. Жорсткі герметичні телескопічні поворотні клапани зазвичай використовуються в паропроводах теплопередачі з температурою T>425 ℃. Тому при виборі телескопічної дросельної заслінки необхідно уточнити середовище, температуру, тиск тощо, щоб зробити правильний вибір.
