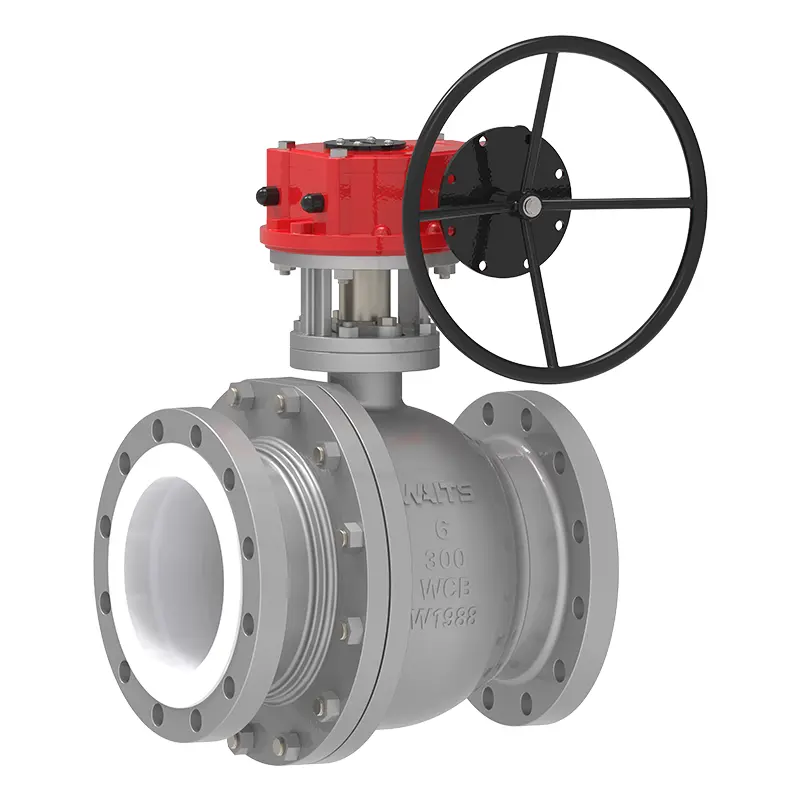

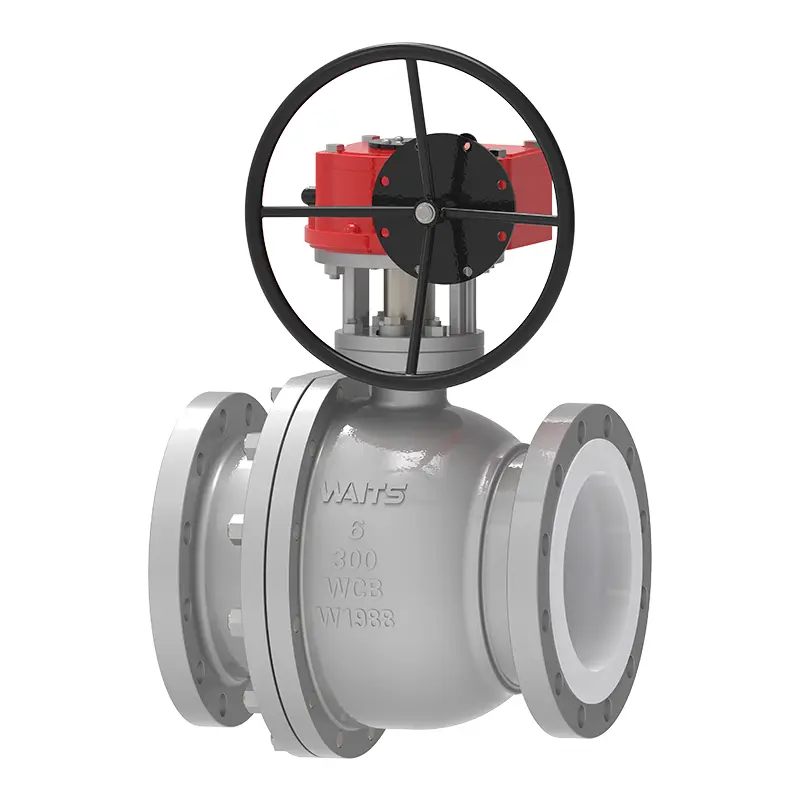

Кульовий кран з футеруванням PTFE

Кульовий кран Waits Valve із високоякісним редукторним покриттям із PTFE — це клапан, що приводиться в дію зубчастим механізмом. Зубчаста передача може досягати уповільнення та посилення крутного моменту, і її можна легко керувати маховиком або приводом. Він особливо підходить для випадків великого калібру або високого тиску, заощаджуючи більше робочої сили та полегшуючи дистанційне керування порівняно з ручними кульовими кранами. Куля та сідло клапана зазвичай ущільнені металевими або неметалевими матеріалами (такими як PTFE, металеве жорстке ущільнення), з надійним ущільненням, низьким опором потоку та швидким відкриттям/закриттям. Він широко використовується в таких галузях, як хімічна, фармацевтична, харчова та охорона навколишнього середовища.

Кульовий кран з футеровкою з PTFE шестерні має прямий проточний канал для досягнення позитивного закриття при мінімізації падіння тиску та турбулентності рідини. Оскільки куля не залежить від штока, він може вільно переміщатися вздовж осі клапана в закритому положенні, але не може обертатися відносно штока. Коли тиск у магістралі прикладається до кулі в закритому стані, куля злегка рухається вниз за потоком, щоб підтримувати контакт із нижнім за потоком сідлом, таким чином досягаючи первинного ущільнення.

Кульові крани з футеруванням зазвичай встановлюються без урахування напрямку потоку та добре підходять для автоматизованого виробництва завдяки монтажним майданчикам ISO.

особливості:

1. Ущільнення штока з низьким рівнем викидів

Низькі викиди досягаються завдяки попередньо стиснутим суцільним PTFE кільцям сальника та регульованому сальнику. Оскільки кулька може рухатися незалежно від штока в закритому положенні, бічні навантаження на ущільнення штока, спричинені тиском, усуваються, забезпечуючи відмінне ущільнення штока навіть після тисячі циклів.

2. Непродуваний шток

Кульовий кран Gear із футеровкою з PTFE має ефективну конструкцію штока, який не вибухає.

3. Антистатичний пристрій

Антистатичне з'єднання штока з корпусом здійснюється за допомогою пружин.

4. Самокомпенсуюче сідло клапана

Сідло клапана розроблено таким чином, щоб завжди забезпечувати надійне ущільнення з мінімальним робочим моментом, незалежно від високого чи низького тиску.

5. Підкладка

Підкладка з чистого PFA, закріплена всередині клапана, підходить для застосування у вакуумі.

Примітки щодо обслуговування продукту

1. Регулярно змащуйте черв’ячну передачу (використовуйте мастило на основі літію), щоб запобігти сухому шліфуванню та зносу.

2. Повільно обертайте маховик під час роботи, щоб уникнути пошкодження компонентів трансмісії ударними навантаженнями.

3. Експлуатація при перегріві і тиску заборонена (фторопласт схильний до деформації при високих температурах).

4. Огляньте футеровку на наявність пошкоджень (таких як бульбашки або тріщини) під час технічного обслуговування вимикання та негайно замініть її.

Переваги продукту

1. Економія праці та ефективність

Редуктор зменшує швидкість і збільшує крутний момент, значно зменшуючи робочу силу для клапанів великого діаметру.

2. Точний контроль

Маховик потребує кількох обертів для точного регулювання отвору (наприклад, регулювання потоку), що підходить для сценаріїв, що потребують точного керування.

3. Надійна структура

Компоненти трансмісії виготовлені з металевих матеріалів (таких як шестерні з мідного сплаву та вали з нержавіючої сталі), які є зносостійкими та мають тривалий термін служби.
