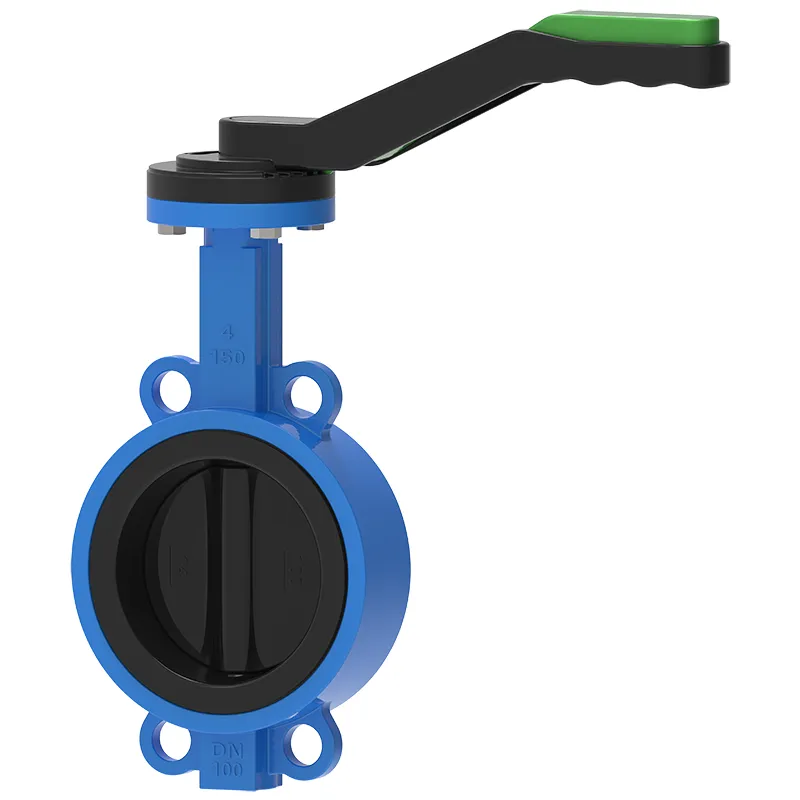

Важельний вафельний концентричний дросельний клапан з гумовим покриттям

Важельний дисковий клапан Waits Valves — це недорогий пристрій регулювання потоку, який може забезпечувати функції відсікання та дроселювання в системах середнього та низького тиску. Це дозволяє створити компактний корпус клапана безфланцевого типу, який зручний для встановлення між фланцями та оснащений ручним важільним або редукторним механізмом керування. Він також покритий еластичною гумовою підкладкою (зазвичай етиленпропілендієновим мономером (EPDM), нітрильним каучуком (NBR) або іншими еластомерами), яка може зробити корпус клапана герметичним і захистити його від корозійної ерозії. Диск клапана повертається на 90 градусів, щоб контролювати потік рідини з мінімальним падінням тиску та крутного моменту.

Надіслати запит

Опис продукту

Waits Valves пропонує міцний важільний дисковий клапан для фланцевого монтажу на трубах; Концентрична конструкція диска клапана; Зі змінною підкладкою. Завдяки нашим професійним навичкам у цій галузі ці клапани можуть бути застосовані в градирнях, установках для очищення стічних вод, очищення води, ДАМС, магістральних газопроводах і лініях обслуговування, догнівних станціях, електростанціях і газопроводах. Ми маємо більш ніж десятирічний досвід зовнішньоторговельного експорту, тому ми обов’язково доставимо цю продукцію нашим клієнтам в обумовлені терміни.

Гумове покриття важільного дискового затвора є міцним і простим у використанні, що може зменшити внутрішній знос і подовжити термін служби, що робить його надійним вибором для частих операцій увімкнення та вимкнення. Обтічна конструкція спрощує технічне обслуговування, а легка конструкція дуже підходить для установок з обмеженим простором.

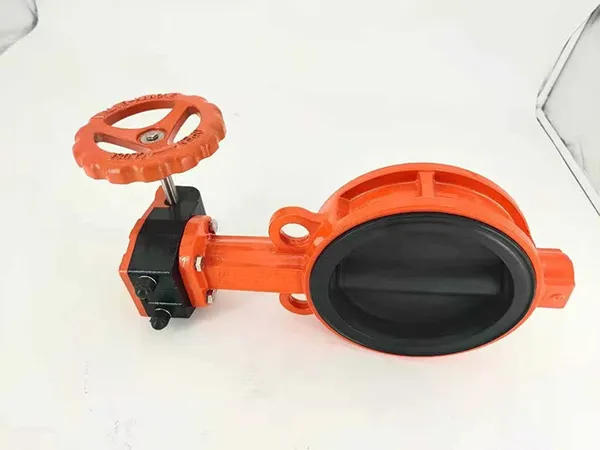

Lever Wafer Concentric Butterfly Valve Rubber Lined Disc

Особливість

Важельний міжфланцевий затвор циліндричної форми, з короткою осьовою довжиною та внутрішньою дисковою пластиною.

Поворотна пластина приводиться в рух штоком клапана. Обертання на 90° може завершити відкриття та закриття. Зміна кута відхилення пластини метелика може контролювати потік середовища.

Ця дросельна заслінка має просту конструкцію, невеликий розмір і невелику вагу. Він має відмінні характеристики контролю потоку та герметизації, і широко використовується в різних промислових системах трубопроводів.

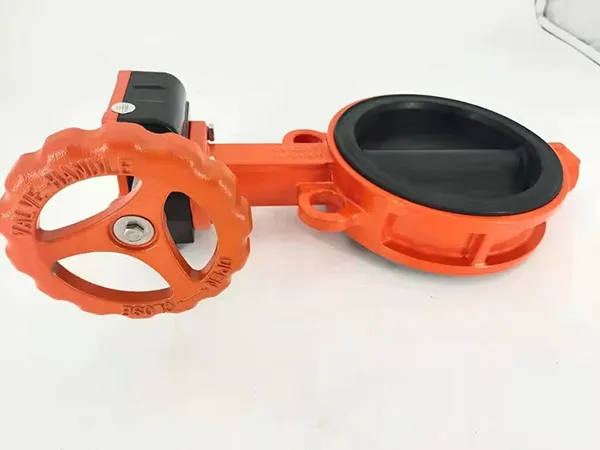

Lever Wafer Concentric Butterfly Valve Rubber Lined Disc

Специфікація

Корпус: чавун (GG25), чавун з шаровидним шаром (GGG40/50), вуглецева сталь (WCB A216), нержавіюча сталь (SS304 / SS316 / SS304L/SS316L), дуплексна нержавіюча сталь (2507/1.4529), бронза, алюмінієвий сплав.

Сідло клапана Нітрилбутадієновий каучук (NBR), етиленпропілендієновий мономер (EPDM)/рідкісноземельний етиленпропілендієновий мономер (REPDM), політетрафторетилен (PTFE)/ перероблений політетрафторетилен (RPTFE), фторкаучук (Viton), хлоропреновий каучук (неопрен), Hypalon, силіконова гума Силікон, перфтороктансульфонат (ПФА).

Шток клапана з нержавіючої сталі 416 (SS416), нержавіючої сталі 431 (SS431), 304 (нержавіючої сталі SS304, нержавіючої сталі 316 (SS316), дуплексної нержавіючої сталі (SS304 / SS316 / SS304L/SS316L), дуплексної нержавіючої сталі (2507/1.4529), бронзи, (DI/WCB/SS) покриття (епоксидне покриття/нейлон /EPDM/NBR/PTFE/PFA)

Втулка: PTFE, бронза

Ущільнювальні кільця: NBR, EPDM, FKM

Режим роботи: ручний важіль, коробка передач, електричний/пневматичний/гідравлічний привід
