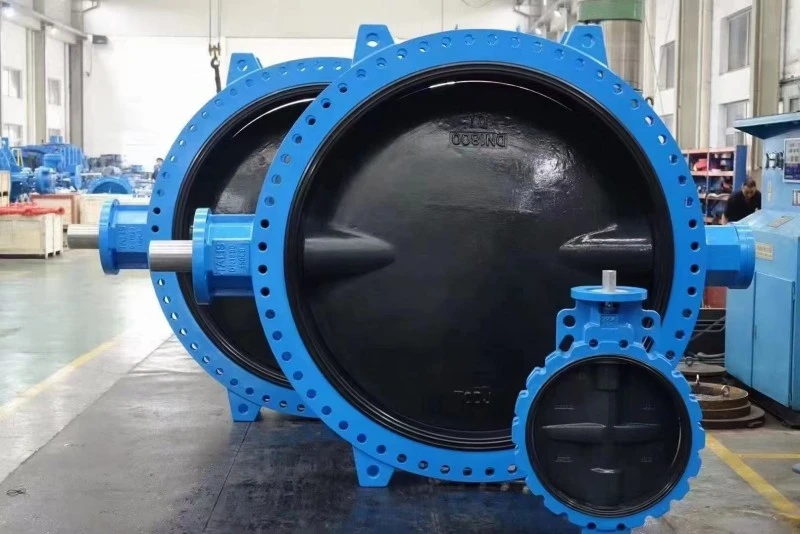

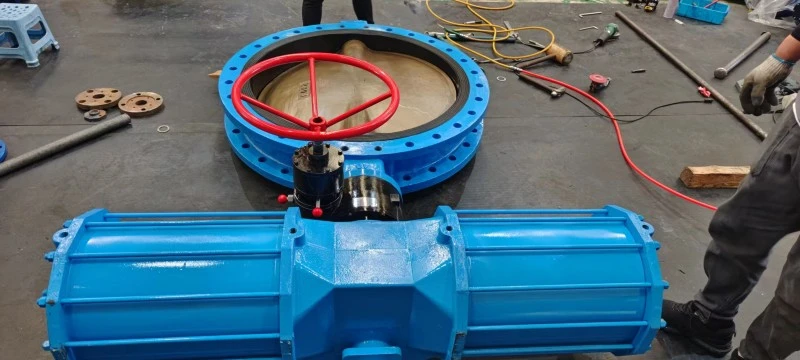

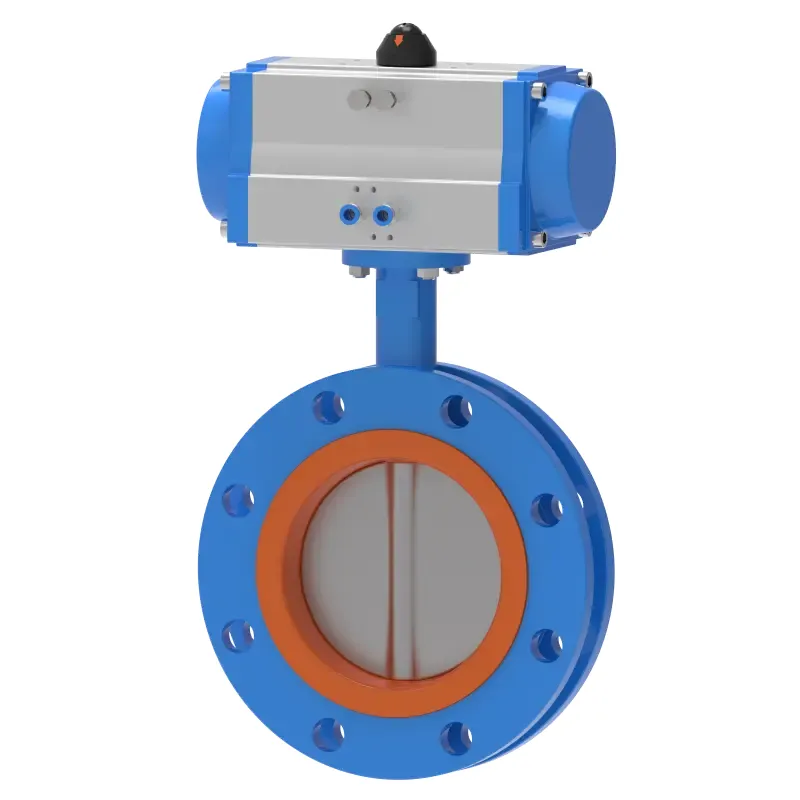

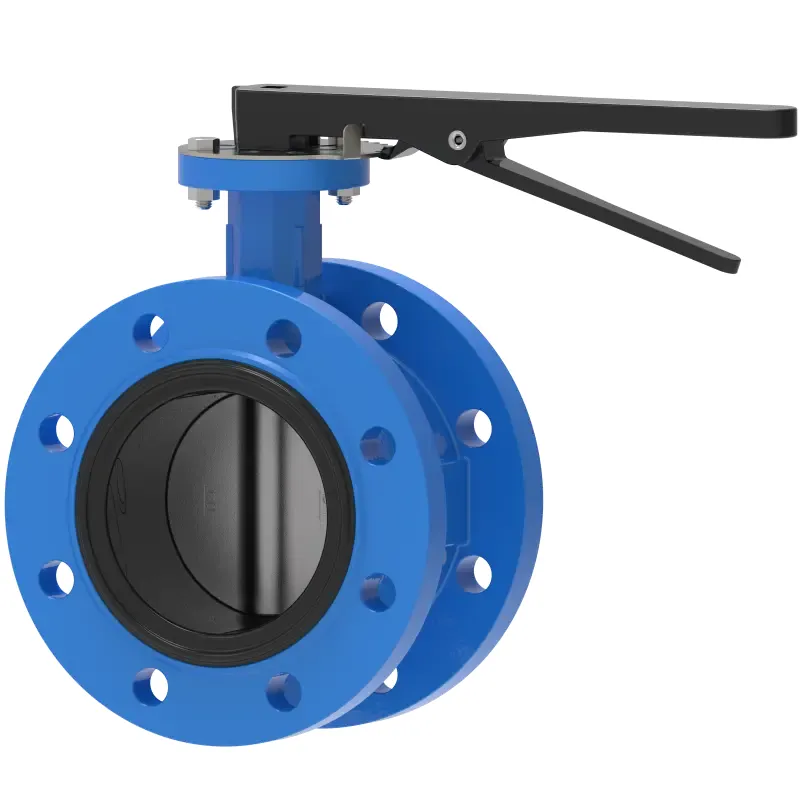

Поворотний клапан з фланцем U-типу

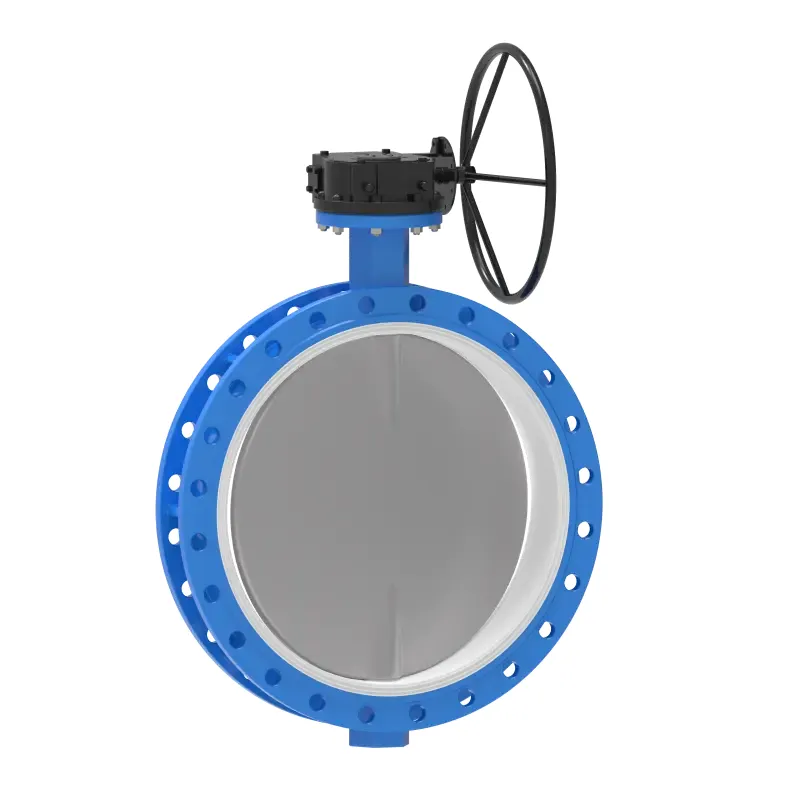

Клапан Waits U-подібний фланцевий дисковий клапан міцний, невеликий за розміром, легкий і складається лише з кількох частин. Крім того, його можна швидко відкривати і закривати. Коли фланцевий дросельний клапан знаходиться в повністю відкритому положенні, товщина дросельної пластини є єдиним опором для середовища, що протікає через корпус клапана, тому перепад тиску, створюваний клапаном, дуже малий, і він має кращі характеристики контролю потоку. Типи ущільнень дросельного клапана з фланцем U-типу - еластичне ущільнення та металеве ущільнення. Еластичний ущільнювальний клапан, ущільнювальне кільце може бути вбудовано в корпус клапана або встановлено навколо пластини метелика.

Особливість

1. Поворотний клапан має просту конструкцію, невеликий об’єм, легку вагу та складається лише з кількох частин. Крім того, просто поверніть на 90 °, щоб швидко відкрити та закрити, що полегшує роботу. У той же час клапан має хороші характеристики регулювання рідини.

2. Конструкція проста і компактна, її можна швидко відкрити/закрити на 90 °.

3. Надзвичайно низький робочий момент, енергозбереження.

4. Крива потоку має тенденцію до прямої лінії, що вказує на відмінну ефективність регулювання.

5. Широкий вибір матеріалів, придатних для різних носіїв.

Просто поверніть на 90 °, щоб швидко відкрити та закрити, легко керувати. У той же час дисковий клапан з фланцем U-типу має відмінні характеристики контролю рідини.

Термін служби металевих ущільнених клапанів зазвичай довший, ніж у еластичних ущільнених клапанів, але важко досягти повної герметичності.

Порівняння дросельного клапана з фланцем U-типу та дросельного клапана з подвійним затискачем

1. Матеріал (схожість):

Корпус клапана: сірий чавун; Ковкий чавун; Вуглецева сталь.

Диск клапана: ковкий чавун (нікельований або з нейлоновим покриттям); нержавіюча сталь 304/316; Алюмінієва бронза.

Шток клапана: нержавіюча сталь 410/416/304/316.

Сідло клапана: гума EPDM; нітрильний каучук; тефлон; фторкаучук; Гепарен; хлоропреновий каучук; Сідло клапана металеве.

2. Тиск (подібність):

КЛАС 125/150； PN10/16/25

3. Область застосування:

Дроссельний клапан типу U відрізняється від поворотних клапанів із затискачами або вухами тим, що він використовує фланцеві з’єднання та має меншу довжину торця.

Якщо для регулювання потоку потрібно використовувати поворотні затвори, найважливіше – вибрати правильний розмір і тип клапана. Конструктивний принцип поворотних клапанів особливо підходить для виготовлення клапанів великого діаметру. Дроссельні клапани широко використовуються не тільки в загальних галузях промисловості, таких як нафтова, газова, хімічна та водообробна, але також у системах охолодження води на теплових електростанціях.

Якщо для регулювання потоку необхідно використовувати дросельний клапан U-типу з фланцем, найголовніше – правильно вибрати розмір і тип клапана. Конструктивний принцип поворотних клапанів особливо підходить для виготовлення клапанів великого діаметру. Дроссельні клапани широко використовуються не тільки в загальних галузях промисловості, таких як нафтова, газова, хімічна та водообробна, але також у системах охолодження води на теплових електростанціях.
