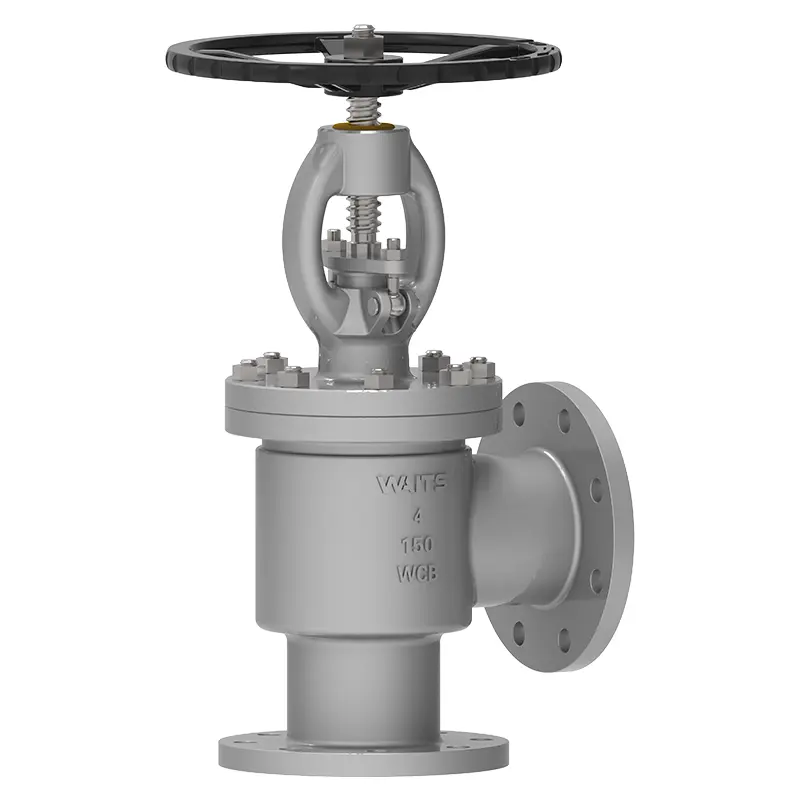

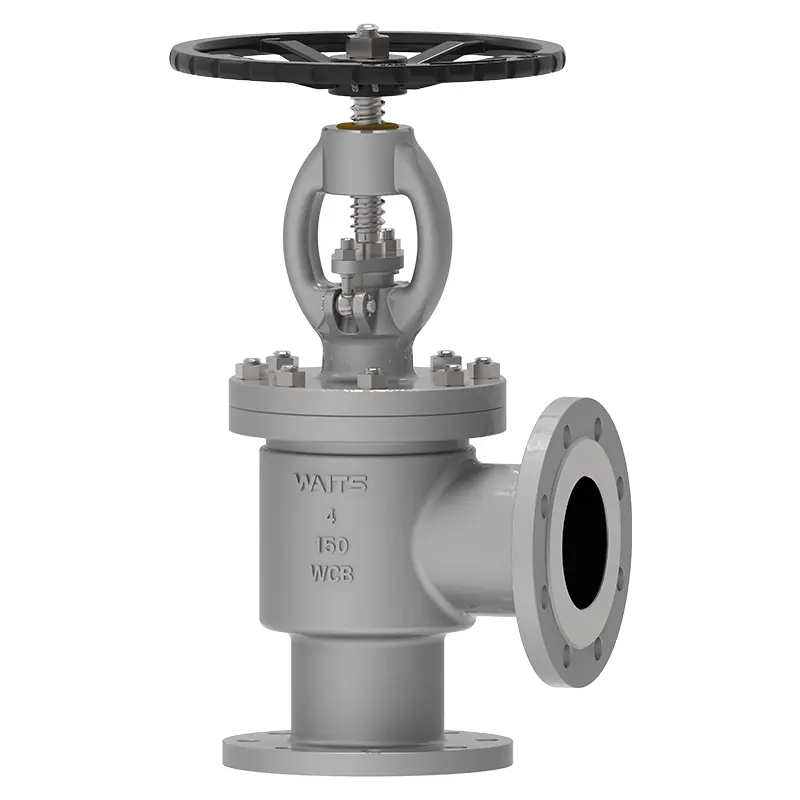

Кутовий глобус -клапан

Коли ви стикаєтесь з унікальною системою трубопроводів проточного каналу на 90 градусів, ви повинні придумати клапан клапана Waits високоякісний кутовий клапан Globe, який має широкий спектр застосувань. Ми спеціально використовуємо компактну конструкцію для збереження місця та спрощення маршрутизації трубопроводу. Коли ви стикаєтесь з невеликим простором або обмеженою установкою, ви можете використовувати цей клапан.

Надіслати запит

Опис продукту

Кутовий клапан клапана ВАКУ МОЖЕ КОНТРОМУВАННЯ ПЛАТУВАННЯ РЕЗУЛЬТУВАННЯ, ОБРАЗУВАННЯ ВІДПОВІДАЛЬНОГО СТЕБУ, щоб підняти або знизити диск клапана. Його 90 градусів прямого кутового каналу проточного каналу розбиває традиційну структуру клапана постійного струму, ефективно знижуючи опір рідини та споживання енергії. У складних додатках з обмеженим приміщенням встановлення його компактна конструкція має очевидні переваги, економлячи інженери багато проблем та зменшуючи часові відходи в цьому плані.

Кутовий глобус -клапан - це конструкція стоп -клапана з входом і виходом перпендикулярно один одному. Він використовує лінійний рух для переміщення закриття шматка в поверхні сидіння клапана. Кутові клапани зазвичай використовуються для послуг зливного та нагрівача котла, а також трубопровідних клапанів з обмеженим простором. Клапан також може використовуватися як ліктя. Клапан може бути типом клітки або з збільшеним з'єднанням з розетки, обмежувальною обробкою клапана або випускним вкладишем для зменшення корозії, миготіння або пошкодження кавітації.

Стандарти впровадження-кут-клапан Globe
Стандарти дизайну	API6D BS1873, DIN 3356, EN 13709
Фланцевий стандарт	ASME B16.5, ASME B16.47-A/B, 1092-1/2
З'єднання	RF, RTJ
Прийняття тесту	Вогонь 598 EN12266
Довжина структури	ASME B16.10/EN 558/DIN3203,
Рейтинги тиску та температури	ASME B16.34
Пожежа	API607, API6FA
Низький стандарт витоку	API 622
Антикорозійний дизайн	NACE MR 0175

Куляльні клапани
Розмір	DN15 ~ DN300 （NPS½ "~ 12"）
Діапазон тиску	PN16 ~ PN160 （клас150 ~ 900）
Діапазон температури	-29 ℃～+570 ℃
Застосування	Кислота/лужна рідина, зріджений природний газ, олія з високою в'язкістю, підземна трубопроводна мережа, модуль інтеграції обладнання тощо.
Режим приводу	Ручне колесо, скошена передача, електрична, пневматична тощо.
Кришка клапана/клапана	Постірки: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Кастинги: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Герметична поверхня	Тіло, сплав на основі заліза на основі заліза, обшивка твердого сплаву
Стебло клапана	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Клапанний гайок	Мідний сплав
Прут	Гнучкий графіт, графіт азбестова упаковка, політетрафторетилен ...

Характеристики продуктивності

У промисловості добрив клапані виклики у виробництві сечовини та аміаку є корозійними носіями, кристалізацією та високим тиском. Клапан Waits розроблений кутовий глобус -клапани, які мають такі переваги:

Падіння низького тиску, знижена кристалізація

Немає мертвого кута, запобігайте корозії

Цільна плита клапана та стебло клапана, запобігайте мертвим кутом між пластиною клапана та стеблом клапана

Поверхня пластини з сплавом-клапана з саморетенами, зменшіть знос

Кришка клапана з клапана, клас корпусу клапана класу А та клапан клапанів кузова фланця кузова

Низька упаковка клапана викидів

Немає алюмінієвих/бронзових деталей

Тіло, обшивка для тіла, заснована на залізному сплаві, облицювання жорсткого сплаву

Кутові глобусні клапани можна використовувати для кислотної/лужної рідини, зрідженого природного газу, масла з високою в'язкістю, підземної трубопроводної мережі, модуля інтеграції обладнання тощо

Ви можете керувати ним за допомогою мандрівного колеса, скошної передачі, електричної, пневматичної тощо.
