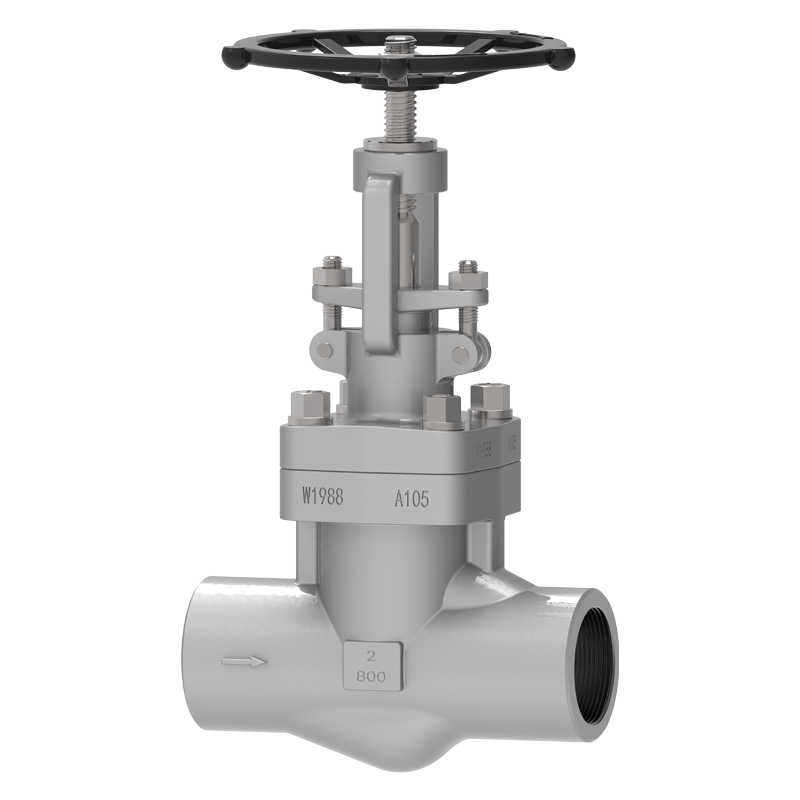

Прохідний клапан із кованої сталі NPT

У виробництві клапанів якість кованих сталевих деталей зазвичай вища, ніж литих сталевих деталей, і вони можуть витримувати великі ударні навантаження. Їх пластичність, міцність та інші механічні властивості також вищі, ніж у литих сталевих деталей.
Діаметр запірного клапана з кованої сталі, як правило, не перевищує DN80, і більшість із них мають конструкції зі зменшеним діаметром. Порівняно з литими сталевими запірними клапанами такого ж діаметру, швидкість потоку трохи менша, але діапазон тиску та температури, який він може витримати, вищий, ніж у литих сталевих клапанів, а герметизація набагато краща, ніж у литих сталевих запірних клапанів , а термін служби довше.
Як і інші запірні клапани, запірні засувки з кованої сталі NPT також обмежені напрямком потоку середовища. Відповідно до різних положень установки, їх можна розділити на прямоточні запірні клапани та прямоточні задні клапани.

Стандарти впровадження

застосування

Характеристики продуктивності

1. Основні компоненти кованого сталевого прохідного клапана NPT ковані, і існує три типи порожнинних ущільнень: болтова кришка, зварна кришка та самозатягуюча ущільнювальна конструкція порожнини під тиском.
Серед них болтова кришка означає, що корпус клапана та кришка з’єднані болтами та гайками, а для ущільнення використовується прокладка з нержавіючої сталі, яка виготовлена ​​з гнучкого графіту. Якщо у вас є особливі вимоги, ми також можемо використовувати металеве кільцеве з'єднання.
Зварна кришка означає, що корпус клапана та кришка з’єднані різьбою, повністю зварені та герметичні, а також можуть бути повністю зварені відповідно до ваших потреб.
Порожнина 9001b, 1500Ib, 2500Ib, 45001b також може мати структуру ущільнення, що самозатягується під тиском, а ефективність ущільнення зростає зі збільшенням внутрішнього тиску, а надійність висока.
2. Канал середовища в корпусі клапана звивистий, що спричинить великий опір рідини та споживання електроенергії.
3. Ущільнювальну поверхню нелегко зношувати та подряпати, а ефективність ущільнення хороша. Немає відносного ковзання між диском клапана та ущільнювальною поверхнею корпусу клапана під час відкривання та закривання, а знос і подряпини не є серйозними, а термін служби довший.
4. Використовується гнучка графітова набивка, яка має надійну герметизацію та є простою та гнучкою в експлуатації.
5. Середовище прохідного клапана може текти лише в одному напрямку та не може змінювати напрямок потоку. Тому під час монтажу необхідно звернути увагу на напрямок потоку середовища та напрямок стрілки на корпусі клапана.
6. Заміну упаковки та технічне обслуговування можна проводити у вимкненому стані, що зручно та швидко та не впливає на роботу системи.
7. Форма проста, довжина конструкції коротка, виробничий процес хороший, а діапазон застосування широкий.
