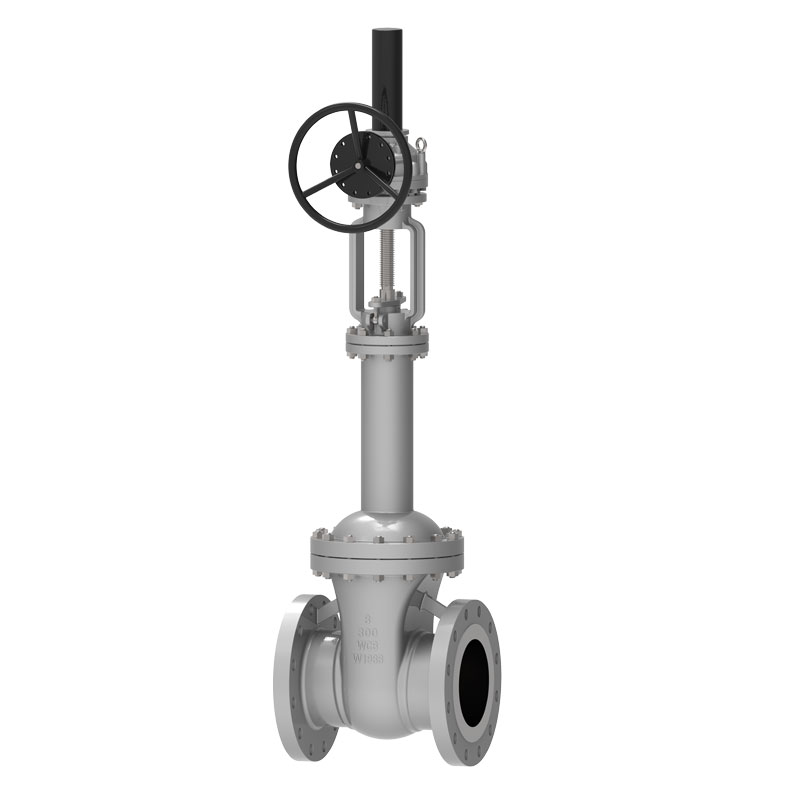

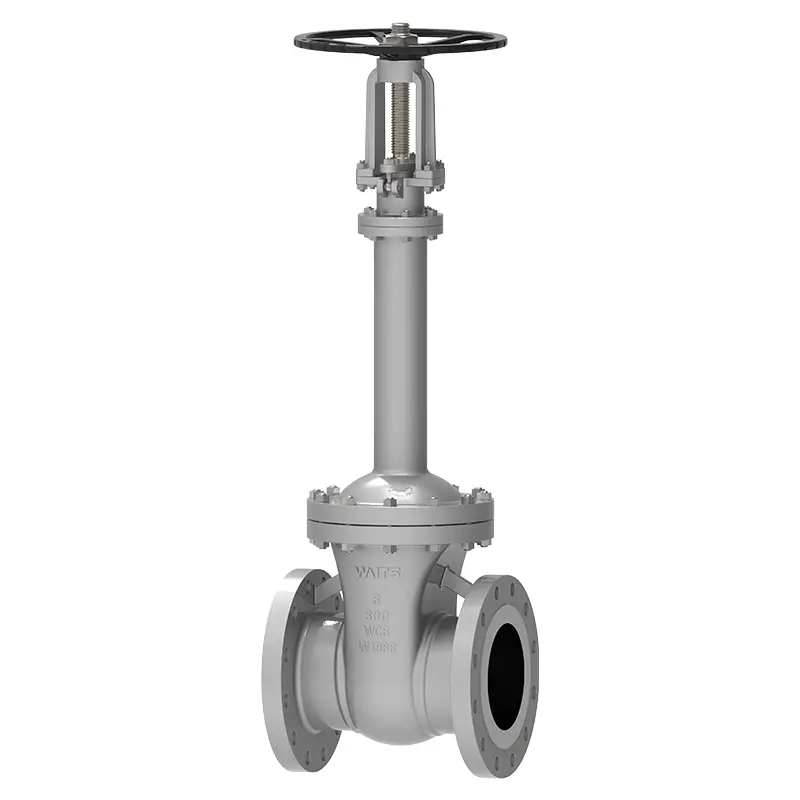

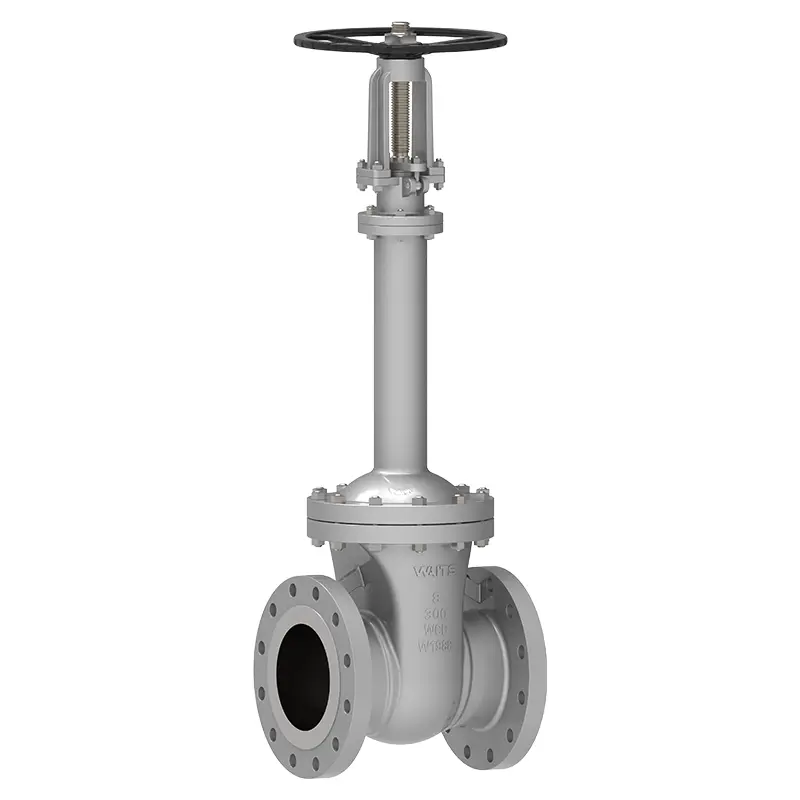

Сильфонний шибер

Якщо ви шукаєте високоякісні сильфонні засувки, Waits може бути вашим надійним вибором. Як досвідчений виробник і постачальник клапанів у галузі, сильфонні засувки, які ми виробляємо, широко використовуються в міському опаленні, транспортуванні газу, паропроводах і великомасштабних проектах з водозбереження, і отримали визнання клієнтів у багатьох країнах Європи та Близький Схід.

Надіслати запит

Опис продукту

Сильфонний засувний клапан утворює металевий бар’єр між текучим середовищем і атмосферою за допомогою автоматичного зварювання роликом, що захищає шток клапана від витоку.
Конструкція сильфона використовується всередині, а нижній кінець сильфона з нержавіючої сталі приварений до штока клапана, щоб запобігти роз’їданню штока клапана технологічною рідиною. Інший кінець розміщується між корпусом клапана та кришкою клапана для утворення статичного ущільнення. Конструкція подвійного ущільнення більш безпечна. Якщо сильфон виходить з ладу, ущільнення штока клапана також запобігатиме витоку.
Сильфон приварений до штока клапана, щоб підтримувати стабільну роботу та уникнути вібрації штока клапана, викликаної вібрацією плунжера клапана. Сильфонний засувний клапан найбільше підходить для трубопроводів з парою, легкозаймистими, вибухонебезпечними, термальними маслами, високочистими, токсичними та іншими середовищами.

Стандарти впровадження

Стандарти проектування	DIN3356, ASME B16.34
Flange standards	DIN2543-2545, ASME B16.5, ASME B16.47
Способи підключення	RF,
Тестування та приймання	DIN3230, API 598
Конструкційна довжина	DIN3203, ASME B16.10
Показники тиску та температури	ASME B16.34、
Вогнетривкий тест	API607, API6FA
Низькі стандарти витоку	ISO 15848-1, API 622
Антикорозійний дизайн	NACE MR 0103, NACE MR 0175

застосування

Розмір	NPS 2″~ NPS 24″ DN50~ DN600
Діапазон тиску	CL150~CL1500 PN10 ~ PN260
Діапазон температур	-20 ℃ ~ 350 ℃
Область застосування	Водопровідна вода, каналізація, будівництво, нафтова промисловість, хімічна промисловість, харчова промисловість, медицина, текстиль, електрика, суднобудування, металургія, енергетична система тощо.
Режим драйву	Handwheel, bevel gear, electric, pneumatic, etc.
Корпус клапана/кришка клапана	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), сплав 20, монель...
Sealing surface	Корпус, обшивка корпусу сплав на основі заліза, обшивка твердий сплав
Шток клапана	F6A F304 F316 F51 F53 Монель K500
Гайка штока клапана	Мідний сплав
Упаковка	Гнучкий графіт, набивка графіт-азбест, політетрафторетилен...

Характеристики продуктивності

Переваги
1. The bellows gate valve has a reasonable structure, reliable sealing performance and beautiful appearance;
2. Ущільнювальна поверхня зварена твердим сплавом на основі Co, який є зносостійким, корозійно-стійким, стійким до тертя та має тривалий термін служби;
3. Стовбур клапана загартований і азотований на поверхні, що має хорошу стійкість до корозії та тертя;
4. Прийнята конструкція подвійного ущільнення, і продуктивність є більш надійною;
5. Індикація положення підйому штока клапана більш інтуїтивно зрозуміла;
6. Матеріал деталей, розмір фланця та стикового зварювання можна розумно вибрати відповідно до фактичної ситуації або вимог користувача для задоволення різноманітних інженерних потреб.

особливості:
1. Конструкція подвійного ущільнення являє собою сильфон + ущільнення штока клапана. Якщо сильфон виходить з ладу, ущільнення штока клапана також запобігатиме витоку;
2. Відсутність втрати рідини та низька втрата енергії;
3. Тривалий термін служби, що сприяє скороченню кількості технічного обслуговування;
4. Сідло газового середнього клапана використовує м’який ущільнювальний матеріал PTFE, який допомагає покращити герметичність сильфонної засувки;
5. Сідло клапана має конічне жорстке ущільнення, яке є стійким до високих температур і має хорошу герметичність;
