Клиновий клапан

Як великий виробник клинових воріт та інтегрований постачальник, Waits вперше був створений у США в 1994 році та створив філію в Китаї в 2008 році. У ньому є дві виробничі бази у Венчжоу та Тяньцзіні, з яких Венчжоу має свій глобальний штаб. Клиновий клапан клин має хорошу герметичну продуктивність та зручну роботу, і він широко використовується в системах промислових трубопроводів. Його унікальна конструкція може ефективно контролювати потік середовища, стійкий до зносу та тривалий термін служби.

Надіслати запит

Опис продукту

Клиновий клапан клин-це якісний промисловий клапан. Розумна ціна, високі показники витрат, можуть заощадити витрати. Відмінна якість, відмінна герметизація та стійкість до зносу, можуть тривалий час працювати стабільно. Він широко використовується в різних промислових трубопроводних системах у Південно -Східній Азії/Північній Америці/Європі, і він дуже прихильний у сферах нафти, хімічної промисловості, охорони води тощо. Це надійне обладнання для управління потоком трубопроводу.

Стандарти впровадження

Стандарт дизайну	API 600, DIN, GOST
Фланцеві стандарти	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545
Кінцеве з'єднання	RF, RTJ, BW тощо.
Інспекція та тест	API 598, Гост
Віч -на -віч	ASME B16.10, DIN 3202, EN 558-1, Gost
Рейтинги тиску та температури	ASME B16.34
Пожежний випробування	API607, API6FA
Низькі стандарти витоку	ISO 15848-1, API 622
Антикорозійний дизайн	NACE MR 0103, NACE MR 0175

Застосування

Розмір	2 "-48", DN50-DN1200
Рейтинг тиску	Клас 150-2500, PN10-PN420
Робоча температура	-60 ° C ~ 450 ° C
Діапазон додатків	Водопровідна вода, каналізація, будівництво, нафта, хімічна промисловість, їжа, ліки, текстиль, електроенергія, суднобудування, металургія, енергетична система тощо
Оператор	HW, Gear, Electric, Pneumatic тощо.
Матеріал тіла	Вуглецева сталь, нержавіюча сталь, дуплексна нержавіюча сталь, легальна сталь, монель, бронза Al тощо
Клапанна пластина/сидіння клапана	WCB, WC6, WC9 LCB, CF8, CF8M, CF3, CF3M+D507, STL
Стебло клапана	F6A F304 F316 F51 F53 Monel K500
Клапанний гайок	Мідний сплав
Упаковка	Гнучкий графіт, графіт азбестова упаковка, політетрафторетилен ...

Особливості продуктивності

1. Ворота мають дві герметичні поверхні. Найчастіше використовується те, що дві герметичні поверхні воріт утворюють форму клину. Кут клина змінюється залежно від параметрів клапана і зазвичай становить 5 °.
2. Принцип герметизації клапана клинового воріт повинен досягти герметизації за допомогою тісного поєднання двох герметичних поверхонь на клинові ворота та двох герметичних поверхонь на корпусі клапана, коли вони клинуться.
3. Клапан клинових воріт можна розділити на піднімаючий клапан воріт стебла (підйомний клапан стебла) та прихований клапан воріт стебла (обертовий клапан стебла) відповідно до різних способів, за допомогою яких стебло клапана приводить ворота, щоб відкритись і закрити.
.
5. Корпус клапана відливається, корпус клапана, а кришка клапана з'єднані болтами, а середній фланець герметизований прокладкою. Металеві кільця також можна використовувати для з'єднання, коли клієнти мають спеціальні вимоги.
6. Канал гладкий, а коефіцієнт потоку невеликий. Герметична поверхня менш розмита і розмита середовищем.
7. Герметична поверхня виготовлена з легкої сталі або жорсткого сплаву, яка має хорошу стійкість до зносу та стійкість до стирання.
8. Використовується гнучкий графітовий наповнювач, герметизація надійна, а операція легка і гнучка.
9. Напрямок середнього потоку не обмежений, порушення немає, а тиск не знижується.
10. Форма проста, довжина конструкції коротка, виробничий процес хороший, а діапазон додатків широкий.

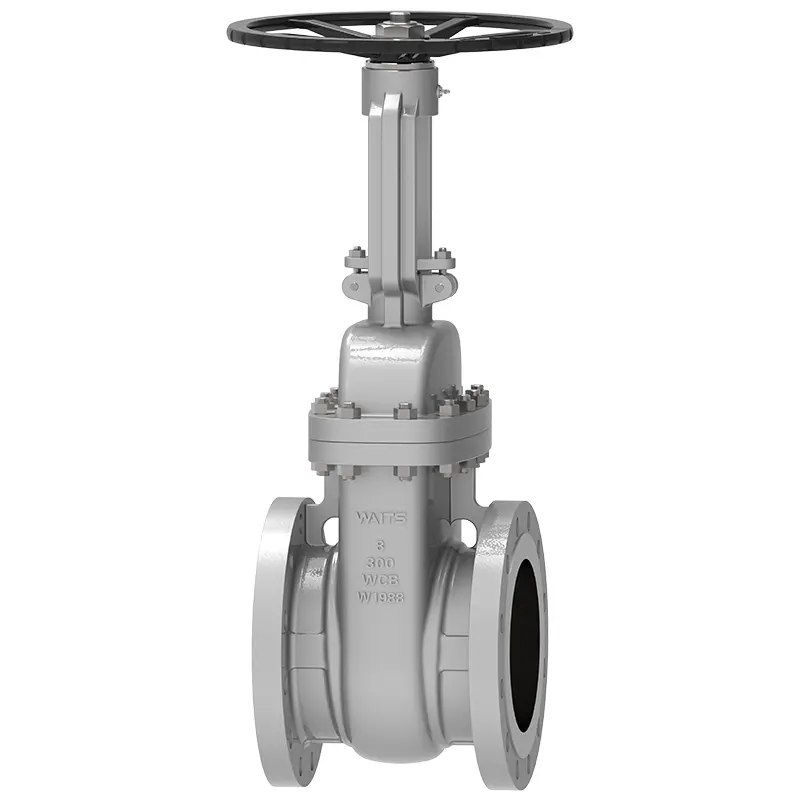

Wedge Gate Valve
