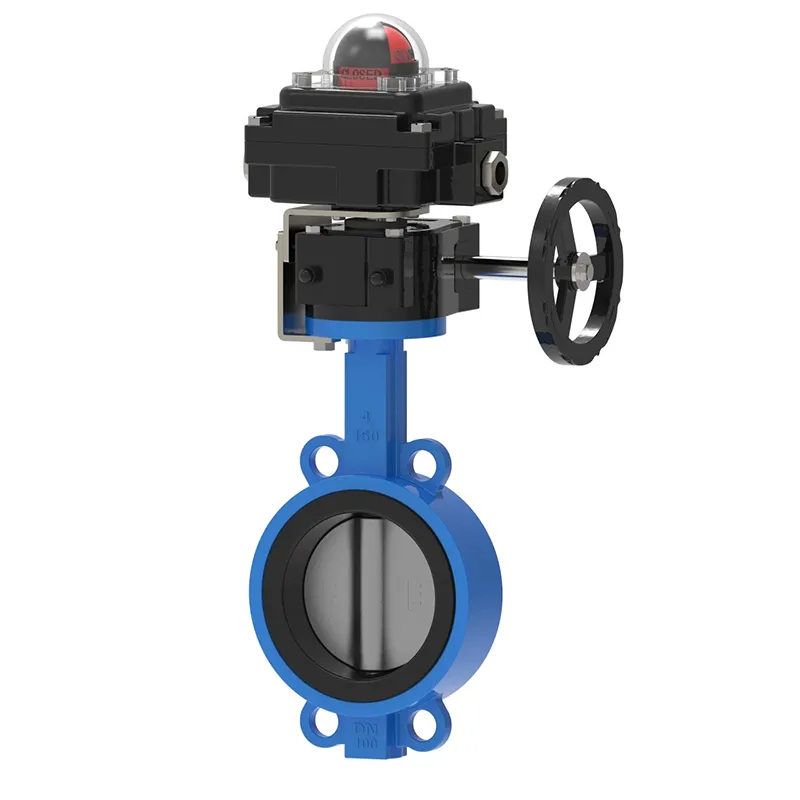

Поворотний клапан з кінцевим вимикачем

Оскільки заводи та їхні процеси стають дедалі складнішими та більше покладаються на зворотний зв’язок системи в режимі реального часу, багато клієнтів все частіше вимагають електричного зворотного зв’язку як для ручних, так і для автоматичних клапанів. Кожен клапан відрізняється, тому модифікація клапана Waits Butterfly Valve with Limit Switch надасть індивідуальні послуги на основі зразків клапанів і необхідних перемикачів.

Перевага

Недорогий продукт індикації положення клапана

Оболонка, покрита розпушувачем з термоплавкого клею

2-канальний однополюсний механічний перемикач (SPDT), номінальний струм 16 ампер

Ви можете вказати стан увімкнення/вимкнення за допомогою чітко видимого сферичного індикатора

Кулачок легко налаштувати, а калібрування на місці просте. Інструменти не потрібні.

Два 1/2-дюймові інтерфейси труб NPT

Батерфляйний клапан із кінцевим вимикачем — ручний кінцевий вимикач, який підходить для кульових кранів розміром до 8 дюймів і поворотних клапанів. Клапан відповідає стандарту ISO5211, рейтингу NEMA 4X і оснащений вбудованим запірним пристроєм. Стандартний кінцевий вимикач SPDT 10 ампер при 120 В змінного струму.

Кінцевий вимикач - це електромеханічний пристрій, який механічно з'єднує привід з електричним вимикачем. Кінцевий вимикач - це пристрій керування, який живиться від руху об'єкта. Коротше кажучи, кінцеві вимикачі можуть контролювати рух інших об'єктів.

Механічні кінцеві вимикачі мають високу точність і повторюваність. Контактні датчики використовуються для виявлення присутності та положення об'єктів у промислових операціях.

Типи кінцевих вимикачів зазвичай діляться на чотири категорії: вусиковий тип, роликовий тип, важільний тип і плунжерний тип. Вони налаштовані як нормально відкриті, нормально закриті або обидва. У деяких додатках кінцеві вимикачі були замінені датчиками наближення.

Коли об’єкт торкається важеля кінцевого вимикача (або плунжера), важіль переміщається на задану відстань, доки контакт не активується. Перехід означає переміщення важеля за межі заданої відстані. основні моменти.

Специфікація кінцевого вимикача

Через те, що дросельний клапан із кінцевим вимикачем розроблено для певних операцій, кожен кінцевий вимикач потрібно відкалібрувати відповідно до застосування. Будь ласка, перегляньте наступні параметри, щоб оцінити сумісність кінцевого вимикача з вашим цільовим застосуванням.

Корпус: литий алюміній: ущільнювальне кільце

Додаткові конструкції з нержавіючої сталі 304 і 316

Покриття: поліефірне порошкове покриття (годин)

Ущільнювальне кільце: нітриловий каучук (стандарт) -25 ℃ -85 ℃ (година)

Тип середовища: 4, 4X, IP67

Ступінь вибухозахищеності: Cl 1 зона 1, Ex d IIC T6 Gb

Регіональна класифікація: Nema 4, Nema 7

Кріплення: нержавіюча сталь

Вісь: Намюрська нержавіюча сталь

Дві півдюймові різьби NPT

Контакти клемника: 8

Робоча напруга: 120В, 12В, 24В

Монтажний кронштейн: MB – 3,4:30 x 80, 130 H: 20, 30 (нержавіюча сталь)

Діапазон температур: -20 ℃ -85 ℃

Датчики: механічний перемикач CROUZET (стандарт), безконтактний перемикач (опція)

Модель: IP-67 (N4), ALS-500M (вибухозахищений)
