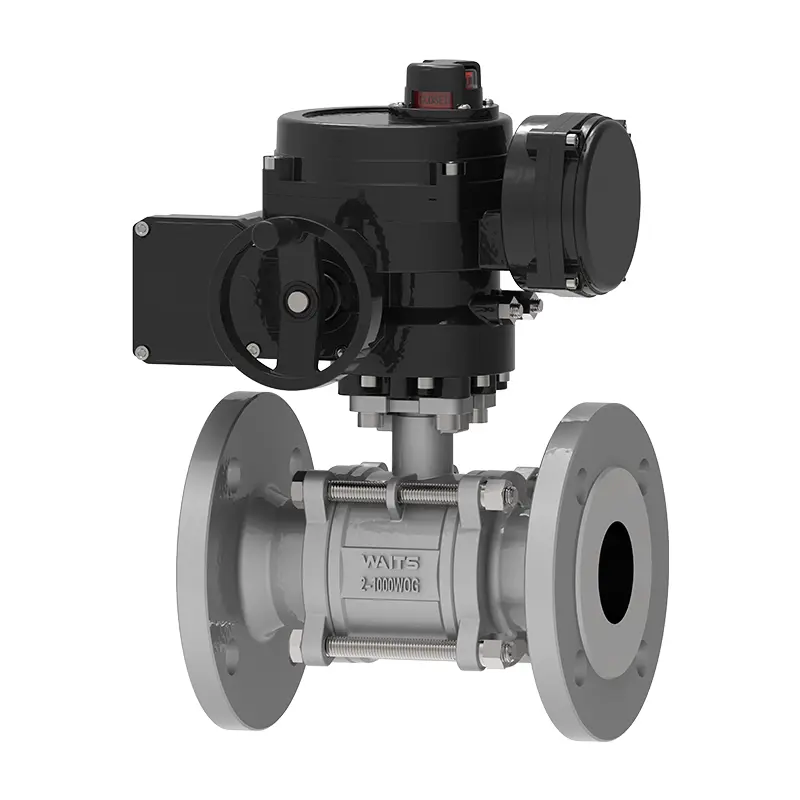

Електричний трискладовий фланцевий плаваючий кульковий клапан

ВІДПОВІДНИЙ КЛАПАН ЕЛЕКТРИЧНИЙ ТРИХНІЧНИЙ ФЛАНКИЙ ПЛАТИВНИЙ КЛАЛЬНИЙ КЛАПА ДИВАЛЬНО, Розумно контролюється та досягає ефективної автоматизації потоку. Від технічної консультації та планування рішень перед SALES до встановлення, введення в експлуатацію, введення в експлуатацію, технічне обслуговування та ремонт, Waits Clapve також може розробити двоспальні кулькові клапани з кріпленнями кронштейнів для полегшення додатків для автоматизації. Waits Valve встановив повну систему послуг повного циклу.

Надіслати запит

Опис продукту

Кузовний клапан клапана Вейтса Електричний трискладовий фланцевий плаваючий кульковий клапан розділений на три частини і приймає стандартну конструкцію електричного кульового клапана. Діапазон розмірів - NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100, а робочий тиск WOG - CL150 ~ CL2500 PN10 ~ PN260. Ми пропонуємо повний діапазон трьох частин кульових клапанів з різними кінцевими з'єднаннями, включаючи різьбові кінці, кінці зварювання, кінці зварювання розетки та з'єднання триклапта.

Унікальна структура клапана Waits робить розбирання та технічне обслуговування більш зручним: сидіння з м'ячем і клапаном можна перевірити та замінити без розбиття трубопроводу, що значно знижує труднощі та вартість технічного обслуговування. З точки зору герметичної продуктивності, трискладова структура забезпечує більш рівномірний розподіл тиску і має герметичний ефект, тоді як режим електричного приводу реалізує автоматичне управління. Цей клапан часто використовується в сценаріях промислових трубопроводів з високою частотою технічного обслуговування клапана та суворими вимогами до ущільнення.

Стандарти впровадження-електричний трискладовий фланцевий плаваючий кульковий клапан
Стандарти дизайну	6d/Fire Fire 608, BS5351
Фланцевий стандарт	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Методи з'єднання	RF
Тестування та прийняття	Вогонь 598, EN12266
Структурна довжина	API6D/ASME B16.10/EN558
Рейтинги тиску та температури	ASME B16.34
Пожежний випробування	Вогонь 6FA, Вогонь 607
Низькі стандарти витоку	ISO 15848-1, API 622
Антикорозійний дизайн	NACE MR 0175

Застосування-електричний трискладовий фланцевий плаваючий кульковий клапан
Розмір	NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100
Діапазон тиску	CL150 ~ CL2500 PN10 ~ PN260
Діапазон температури	-20 ℃ ~ 400 ℃
Діапазон додатків	Застосовується до різних середовищ, таких як вода, пара, нафта, зріджений газ, природний газ, вугільний газ, азотна кислота, оцтова кислота, окислююча середовище, сечовина тощо
Режим приводу	Гідравлічна, пневматична, електрична, ручна та черв'ячна передача.
Кришка клапана/клапана	Постірки: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Кастинги: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Герметична поверхня	Посилений PTFE, пара-поліфенілен (RPTFE, PPL), метал
Стебло клапана	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Куля	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Прут	Азбестовий графіт, гнучкий графіт, політетрафторетилен, сплав на основі заліза

Основна структура та принцип роботи

1. Корпус клапана складається з лівих, правих та проміжних секцій, з'єднаних болтами, що дозволяє швидко розбиратися для технічного обслуговування та заміни внутрішньої компонента.

2. Куля зміщується в бік герметичної поверхні під тиском медіа, досягаючи двонаправленої герметизації, придатної для часткових циклів експлуатації.

3. Інтегрує електричний привід чверть-повороту, що підтримує контроль обертання 0–90 ° для регулювання потоку або функції включення/вимкнення, безпосередньо сумісні з системами промислового управління.

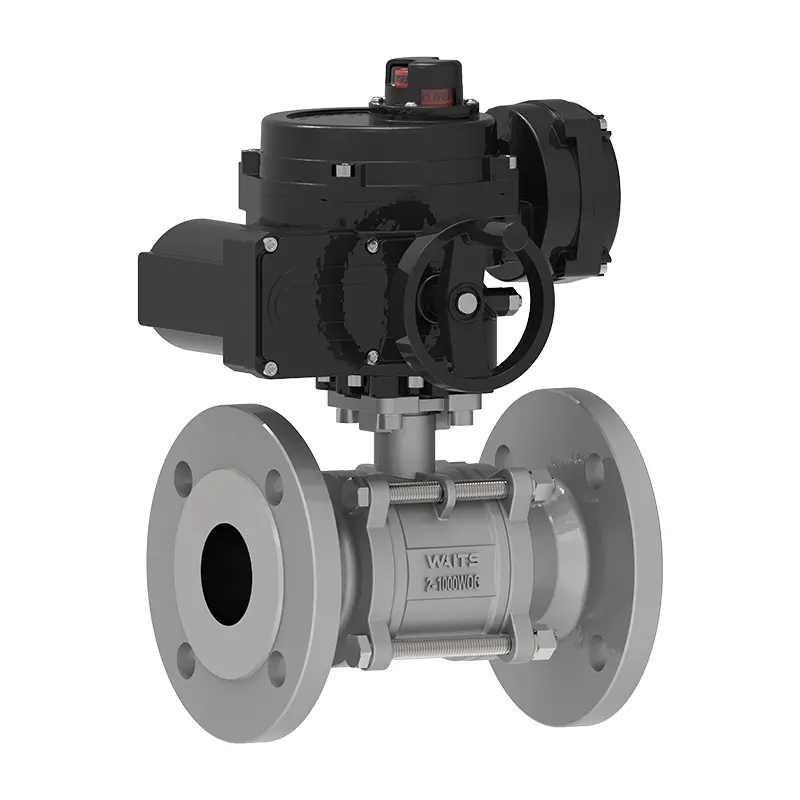

Electric Three Piece Flanged Floating Ball Valve
