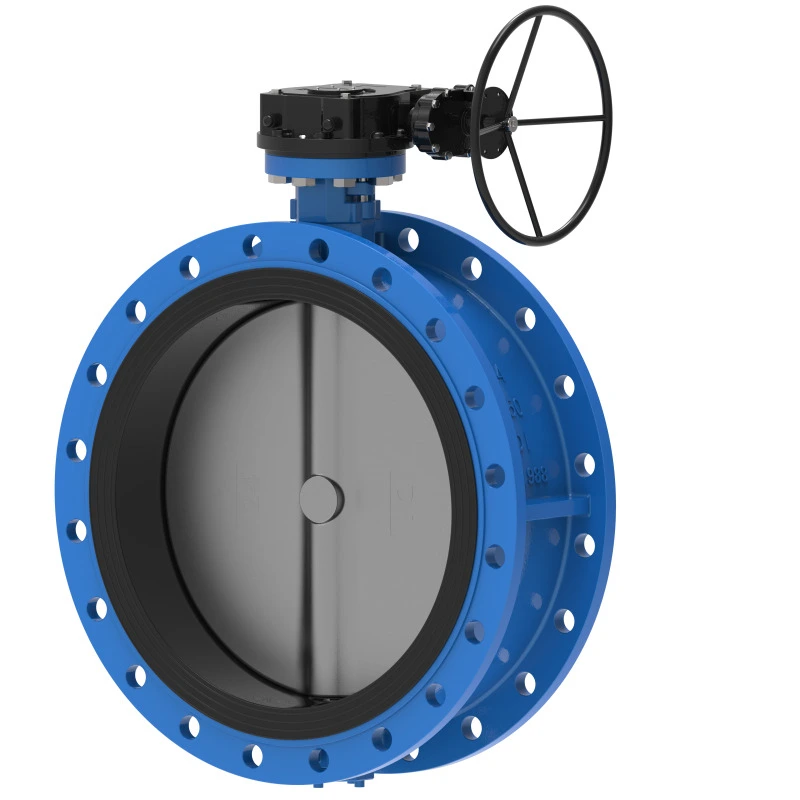

Концентричний дисковий клапан з фланцем шестерні

Концентричний поворотний клапан з фланцем шестерні можна налаштувати для різних установок; внутрішнє опорне сидіння запобігає провисанню диска та витоку при вертикальному монтажі. Доступно до DN2400 (96 дюймів).

Надіслати запит

Опис продукту

Фланцевий концентричний дисковий клапан великого розміру ідеально підходить для міських систем водопостачання та охолодження електростанцій. Конструкція з низьким опором потоку забезпечує стабільну продуктивність високого потоку. Доступні з ручним, пневматичним або електричним приводом для надійного ущільнення та ефективної та надійної роботи.

Стандарти впровадження

Стандарт дизайну	API 609, EN 593, BS 5155, ГОСТ
Кінцевий стандарт	ANSI B16.1 CL. 125LB і B16.5 CL. 150 фунтів DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 і PN16 AS 2129 Таблиця D і E BS 10 Таблиця D і E MSS SP44 CL. 150 фунтів AWWA C207 150LB ISO 2531 PN6, PN10 і PN16 ISO 7005 PN6, PN10 і PN16
Перевірка та випробування	API 598, ISO 5208, EN 12266-1, ГОСТ
Обличчям до обличчя	AP 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Верхній фланець	ISO 5211

застосування

Робоча температура	-45 ℃ ~ 150 ℃
Розмір	2"-80", DN50-DN2000
Робочий тиск / CWP	16БАР 10БАР
оболонка	24БАР 15БАР
Печатка	18БАР 10БАР
Тест повітря	6БАР 6БАР
Операційне середовище	Баластно-трюмна система Хімічна обробка Опріснювальні установки, Бурові установки, Питна вода Сухий порошок, продукти харчування та напої, газові установки HAVC Гірничодобувна промисловість, паперова промисловість, транспортування піску, морська вода, цукрова промисловість Термотехнічна очистка води Стічні води
Оператор	Важіль, редуктор, електричний, пневматичний тощо.
Матеріал корпусу	Чавун, ковкий чавун, вуглецева сталь, нержавіюча сталь, AL-бронза тощо.
Диск	Чавун, ковкий чавун, вуглецева сталь, нержавіюча сталь, AL-бронза
Стебло	2CR13 F304 F316 F51 F53 Монель K500
Сидіння	BUNA NBR EPDM VITON PTFE HEPDM Неопрен Hypalon Натуральний каучук
