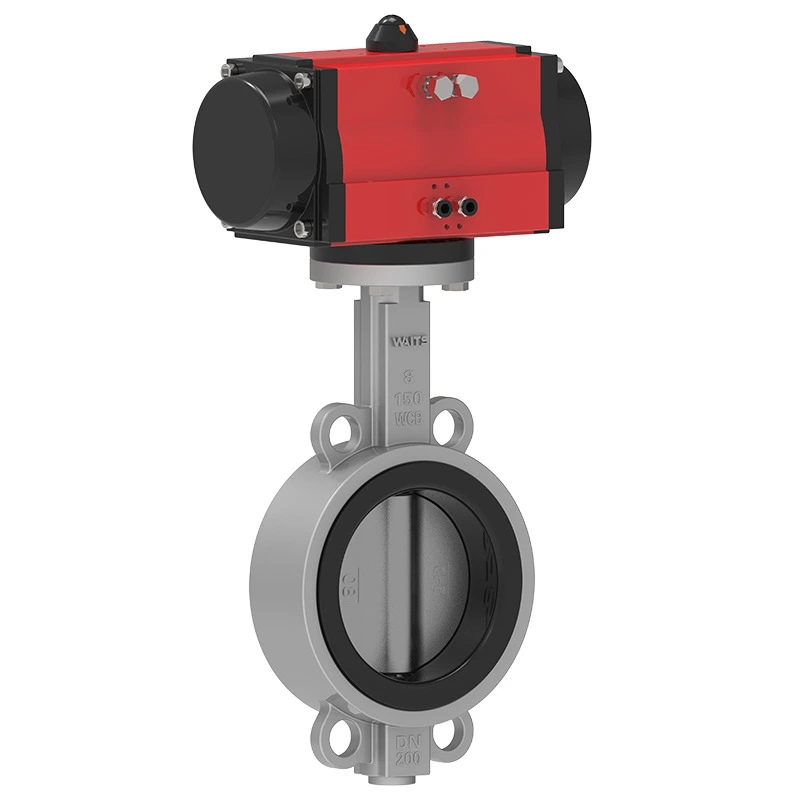

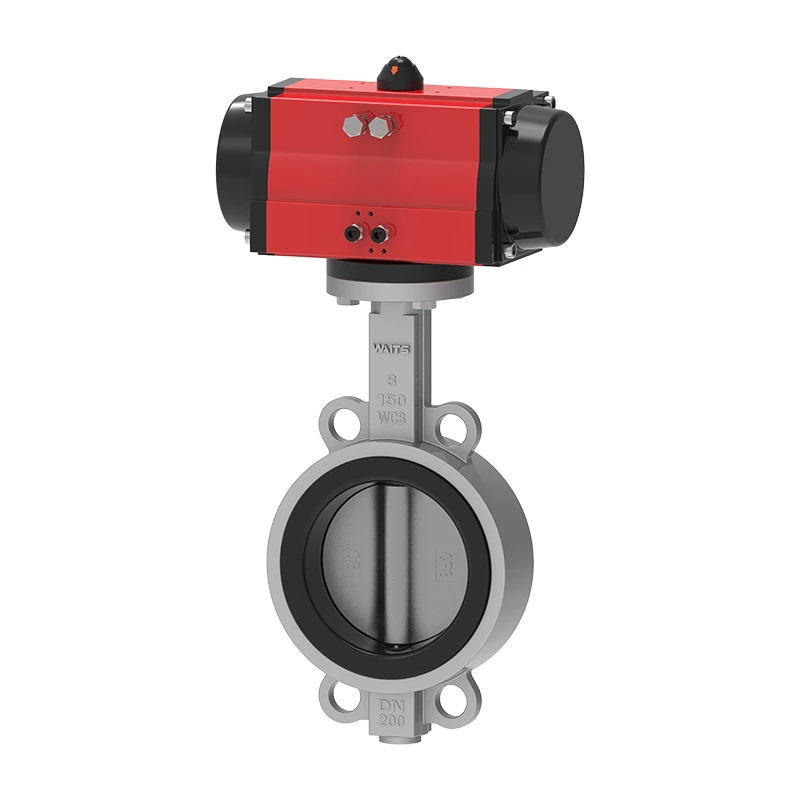

Пневматичний вафельний концентричний поворотний клапан

Пневматичний дисковий концентричний дисковий клапан Waits має широке застосування: точне регулювання потоку у системі водопостачання, керування подачею мастила та керування потоком газу в системах пиловловлення. Маючи верхній фланець ISO5211 для універсальної сумісності приводу, конструкція з низьким крутним моментом забезпечує плавну роботу, знижене споживання енергії та високу ефективність у різноманітних складних умовах.

Надіслати запит

Опис продукту

Гнучкість дизайну:
1. Колір відповідає коду заводу або бренду для чіткої ідентифікації трубопроводу.
2. Розроблено відповідно до розміру – настроювана відстань між вухами та товщина корпусу для вузьких місць і вихідних отворів насоса.
3.Повна пневматична інтеграція – сумісна з основними брендами для бездоганної автоматизації.

Переваги закупівель:
1. Універсальне налаштування – відсутність модернізації, швидша доставка, менші витрати.
2. Швидкі пропозиції та експертна підтримка – гарантує правильний розмір, колір і сумісність.
3. Надійність і стійкість до корозії – ідеально підходить для систем OEM або модернізації заводів.

Стандарти впровадження

Стандарт дизайну	API 609, EN 593, BS 5155, ГОСТ
Кінцевий стандарт	ANSI B16.1 CL. 125LB і B16.5 CL. 150 фунтів DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 і PN16 AS 2129 Таблиця D і E BS 10 Таблиця D і E MSS SP44 CL. 150 фунтів AWWA C207 150LB ISO 2531 PN6, PN10 і PN16 ISO 7005 PN6, PN10 і PN16
Перевірка та випробування	API 598, ISO 5208, EN 12266-1, ГОСТ
Обличчям до обличчя	AP 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Верхній фланець	ISO 5211

застосування

Робоча температура	-45 ℃ ~ 150 ℃
Розмір	2"-80", DN50-DN2000
Робочий тиск / CWP	16БАР 10БАР
оболонка	24БАР 15БАР
Печатка	18БАР 10БАР
Тест повітря	6БАР 6БАР
Операційне середовище	Баластно-трюмна система Хімічна обробка Опріснювальні установки, Бурові установки, Питна вода Сухий порошок, продукти харчування та напої, газові установки HAVC Гірничодобувна промисловість, паперова промисловість, транспортування піску, морська вода, цукрова промисловість Термотехнічна очистка води Стічні води
Оператор	Важіль, редуктор, електричний, пневматичний тощо.
Матеріал корпусу	Чавун, ковкий чавун, вуглецева сталь, нержавіюча сталь, AL-бронза тощо.
Диск	Чавун, ковкий чавун, вуглецева сталь, нержавіюча сталь, AL-бронза
Стебло	2CR13 F304 F316 F51 F53 Монель K500
Сидіння	BUNA NBR EPDM VITON PTFE HEPDM Неопрен Hypalon Натуральний каучук
