Трискладовий пневматичний плаваючий кульковий клапан (з Bracket‌)

Трискладовий пневматичний клапан з плаваючою кулькою (з дужкою) ISO та API сертифікований і пройшов суворий тест на тиск/ущільнювачі. Пневматичний привід використовує внутрішній жорсткий анодований та зовнішній екструдований алюмінієвий корпус з кінцевими кришками з епоксидним покриттям. Такі матеріали та дизайн дуже стійкі до корозії. Я вірю, що коли ви стикаєтесь з іншими простими клапанами, ви пошкодуєте, що не вибрали клапан Вейтса Клапан!

Надіслати запит

Опис продукту

Високоякісний пневматичний клапан з плаваючою кулькою (з кронштейном)-це трифтовий клапан з повним отвором з пневматичним приводом, який усвідомлює двонаправлену герметизацію під середнім тиском за допомогою плаваючої кульової конструкції. Стандартизована висока платформа інтегрується у верхню частину стебла клапана, який може безпосередньо встановлювати стійки та шестерні або поршневі пневматичні приводи. Він широко використовується в контролі рідини та аварійному відключенні в хімічних, енергетичних та інших галузях.

Корпус клапана та внутрішні компоненти трискладового пневматичного плаваючого кульового клапана (з кронштейном) виготовлені з нержавіючої сталі 316, а герметичний матеріал-PTFE. Значення тиску цього клапана становить CL150 ~ CL2500 PN10 ~ PN260, а рейтинг температури --20 ℃ ~ 450 ℃. Дизайн трьох частин спрощує для вас технічне обслуговування, не виводячи кінцеві шматки з трубопроводу, заощаджуючи час, зусилля та гроші. Це дуже хороший клапан, ви цього заслуговуєте. Клапан оснащений подвійним діючим пневматичним приводом і оснащений кріпильною прокладкою, яка відповідає стандарту ISO 5211. Привід можна встановити без кронштейна або приводного з'єднання.

Стандарти впровадження-трійка пневматичного плаваючого кульового клапана （з кронштейном ‌）））））
Стандарти дизайну	6d/Fire Fire 608, BS5351
Фланцевий стандарт	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Методи з'єднання	RF, BW, SW, NPT, FNPT
Тестування та прийняття	Вогонь 598, EN12266
Структурна довжина	API6D/ASME B16.10/EN558
Рейтинги тиску та температури	ASME B16.34
Пожежний випробування	Вогонь 6FA, Вогонь 607
Низькі стандарти витоку	ISO 15848-1, API 622
Антикорозійний дизайн	NACE MR 0175

Пневматичний кульковий клапан з плаваючою кулею （з кронштейном ‌））））（（‌）
Розмір	NPS 1/2 ″ ~ NPS 12 ″ DN15 ~ DN300
Діапазон тиску	CL150 ~ CL2500 PN10 ~ PN260
Діапазон температури	-20 ℃ ~ 450 ℃
Діапазон додатків	Застосовується до різних середовищ, таких як вода, пара, нафта, зріджений газ, природний газ, вугільний газ, азотна кислота, оцтова кислота, окислююча середовище, сечовина тощо
Режим приводу	Гідравлічна, пневматична, електрична, ручна та черв'ячна передача.
Кришка клапана/клапана	Постірки: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Кастинги: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Герметична поверхня	Посилений PTFE, пара-поліфенілен (RPTFE, PPL), метал
Стебло клапана	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Куля	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Прут	Азбестовий графіт, гнучкий графіт, політетрафторетилен

Структура та основні особливості

1. Тіло клапана складається з лівого тіла, правого тіла та середнього тіла, з'єднаного болтами для легкого розбирання, технічного обслуговування та внутрішньої заміни компонентів.

2. Плаваюча конструкція кулі використовує тиск у медіа-тиск для висунення герметичних поверхонь, досягнення двонаправлених ущільнювачів, придатних для частого відкриття/закриття.

3.A Стандартизована висока платформа (дотримання ISO 5211) інтегрована у верхній частині стебла клапана, підтримуючи пряму установку пневматичних приводів (наприклад, стійки-павутини, типи поршня).

4. Дизайн платформи впорядковує установку приводу, адаптується до пневматичних голов з декількох брендів та зменшує витрати на модернізацію.

5. Корпус клапана зазвичай виготовляється з нержавіючої сталі 304/316L, що пропонує сильну резистентність до корозій для хімічної речовини, очищення води та подібних середовищ.

6. Усувні поверхні можна вибрати як PTFE або металеві тверді ущільнення.

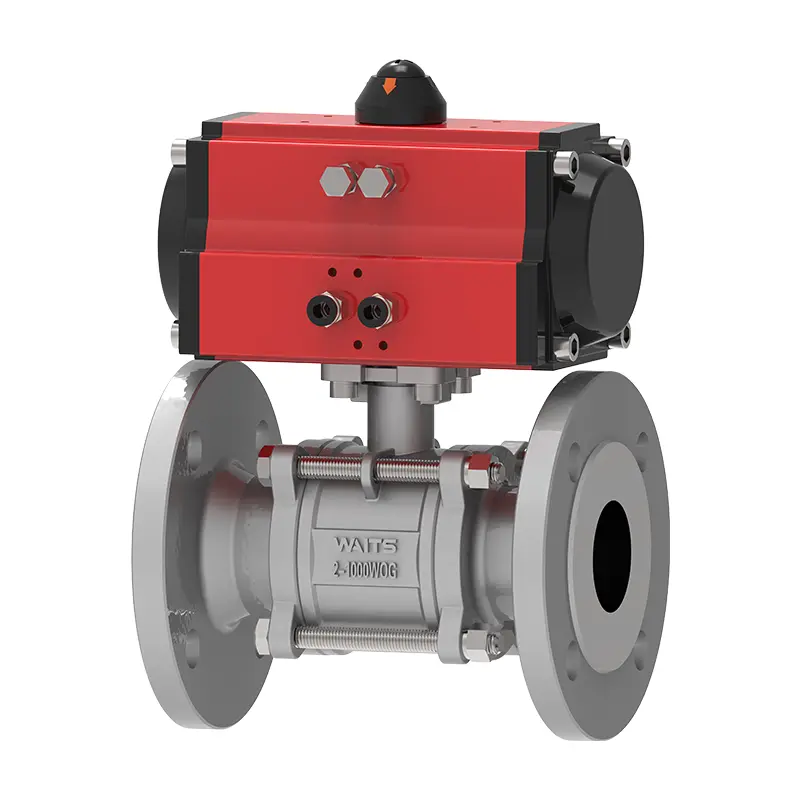

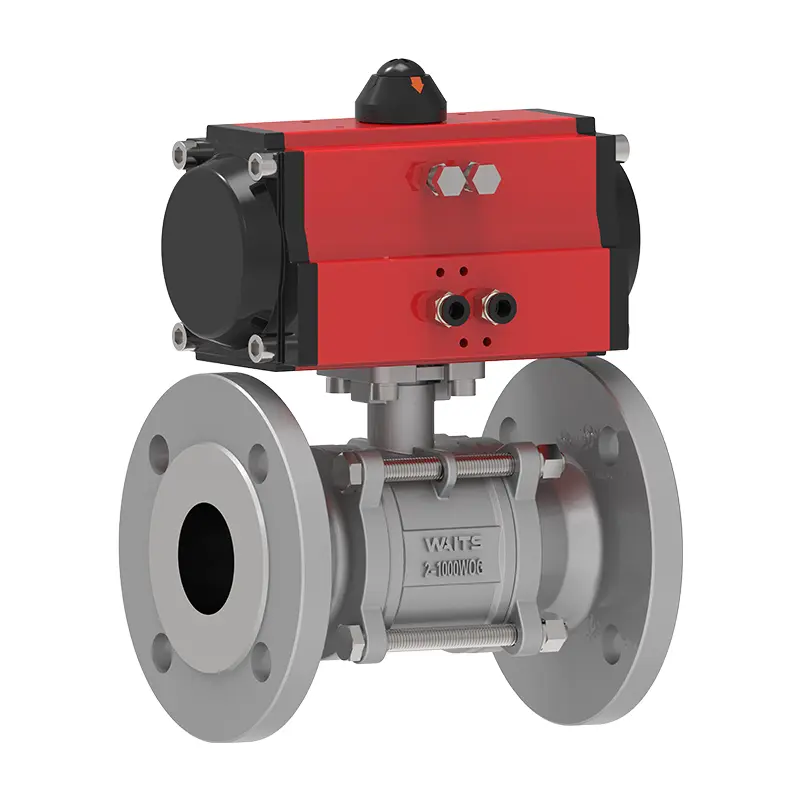

Three Piece Pneumatic Floating Ball Valve With Bracket
