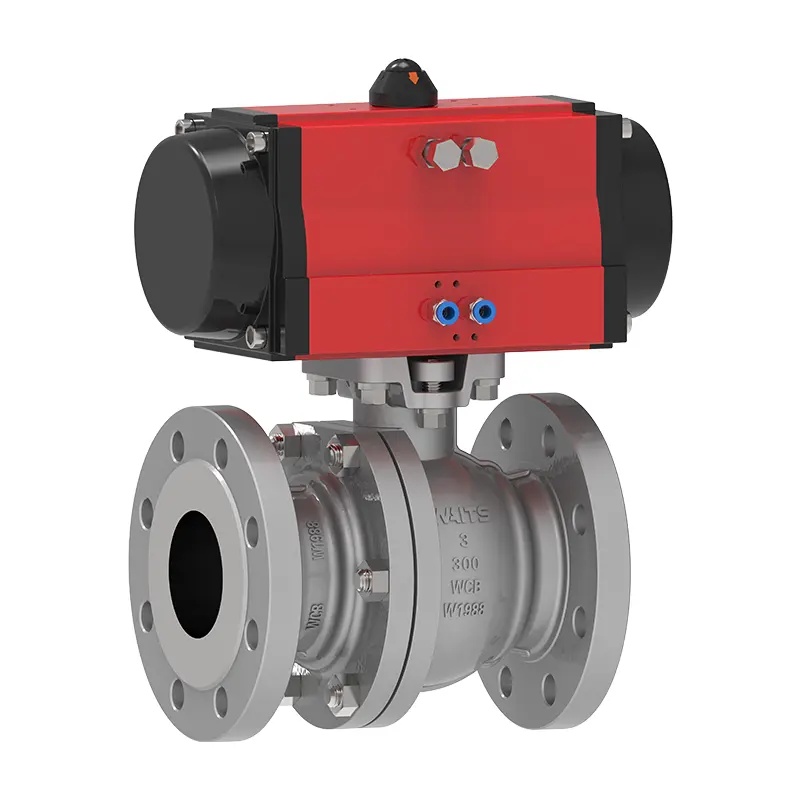

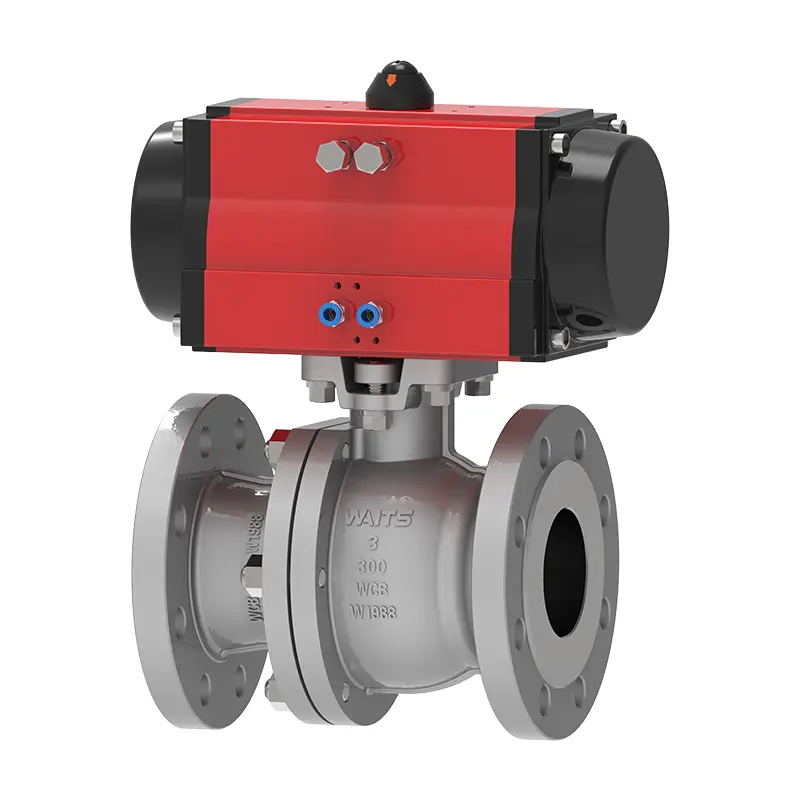

Двоскладовий пневматичний плаваючий кульковий клапан (з Bracket‌)

ВІДПОВІДНИЙ КЛАПАН ВІДПОВІДАЛЬНИЙ ПНЕМАТИЧНИЙ ПЛАТУВАННЯ КЛАЛЬНОГО КЛАПУ (з Bracket‌ ‌) дуже просто встановити в промислових додатках, заощаджуючи вам багато проблем! Це пневматичний клапан з корпусом з нержавіючої сталі та сидінням PTFE. Клапан Waits зосереджується на забезпеченні найбільш доступних рідинних клапанів для таких галузей, як нафтохімічні речовини, виробництво електроенергії та очищення води.

Надіслати запит

Опис продукту

ВІДПОВІДНИЙ КЛАПАН ДВОГО ДВОГО ПНЕМАМАТИЧНОГО ПЛАТУВАННЯ КЛАПУ (з Bracket‌ ‌) приймає конструкцію з двома частинами, з корпусом клапана та кришкою клапана, підключеними болтами, компактною структурою та легким обслуговуванням. Він дуже підходить для введення/вимкнення та дросельного контролю за водою, парою, нафтою та іншими носіями, особливо для систем трубопроводів у хімічній, харчовій та фармацевтичній промисловості.

Основні переваги включають: швидкий час реагування; чудові ущільнювальні показники; Довгий термін служби.

Порівняно з конструкцією з трьома частинами, плаваючий кульковий клапан з двома частинами має такі переваги: менший слід, легша вага, придатна для установки з обмеженим простором; низька вартість

Наш двоскладовий пневматичний плаваючий кульковий клапан (з Bracket‌ ‌)-це безперервний клапан з двома частинами, що підходить для загальних, промислових та хімічних застосувань; Підходить для очищення води, хімічних речовин, слабко корозійних та напівкорозійних рідин.

Режим приводу-це одноразова або подвійна дію, і доступна серія налаштованих параметрів, включаючи обмежені комутатори, соленоїдні клапани та позиціалів.

Основні особливості:

Доступний інтерфейс BSP або NPT, розмір: NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600 до 2 дюймів (NPT).

Діапазон тиску: CL150 ~ CL2500 PN10 ~ PN260

Діапазон температури: -20 ℃ ~ 400 ℃

Оснащений стеблом клапана проти ударів.

Двоскладовий пневматичний плаваючий кульковий клапан (з Bracket‌ ‌) відповідає суворим вимогам сьогоднішнього контролю процесу. Під час складання всі компоненти приводу суворо перевіряються та випробувані на 100% заводських випробувань перед відвантаженням.

Стандарти впровадження два пневматичні плаваючі кульові клапан （з кронштейном ‌）））））
Стандарти дизайну	6d/Fire Fire 608, BS5351
Фланцевий стандарт	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Методи з'єднання	RF, BW, SW, NPT, FNPT
Тестування та прийняття	Вогонь 598, EN12266
Структурна довжина	API6D/ASME B16.10/EN558
Рейтинги тиску та температури	ASME B16.34
Пожежний випробування	Вогонь 6FA, Вогонь 607
Низькі стандарти витоку	ISO 15848-1, API 622
Антикорозійний дизайн	NACE MR 0175

Пневматичний кульковий клапан з плаваючою кулькою （з кронштейном ‌ ‌）））））
Розмір	NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600
Діапазон тиску	CL150 ~ CL2500 PN10 ~ PN260
Діапазон температури	-20 ℃ ~ 400 ℃
Діапазон додатків	Застосовується до різних середовищ, таких як вода, пара, нафта, зріджений газ, природний газ, вугільний газ, азотна кислота, оцтова кислота, окислююча середовище, сечовина тощо
Режим приводу	Гідравлічна, пневматична, електрична, ручна та черв'ячна передача.
Кришка клапана/клапана	Постірки: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Кастинги: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Герметична поверхня	Посилений PTFE, пара-поліфенілен (RPTFE, PPL), метал
Стебло клапана	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Куля	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Прут	Азбестовий графіт, гнучкий графіт, політетрафторетилен, сплав на основі заліза

Пневматичний процес введення

1. Складене повітря (0,4–0,7 мПа) вводиться для керування поршням або механізмом передач.

2.Torque виводиться для обертання стебла клапана 90 °, перемикаючи напрямок крізь лунки (повністю відкритий/повністю закритий).

3. Циліндри, що діють, потребують скидання пружини, тоді як циліндри подвійних діючих циліндрів керуються за допомогою зміни напрямку соленоїдного клапана.

4. Рапідна реакція: пневматичні приводи досягають швидкості перемикання 0,05 секунд на цикл, що підходить для екстрених сценаріїв відключення.

Критерії відбору

1. Кузувати одноразові або подвійні діючі пневматичні головки на основі вимог до крутного моменту.

2.Порірізуйте пломби PTFE для корозійних середовищ; Виберіть металеві тверді ущільнення для застосування високого температури/високого тиску.

3. Фланг обличчя, розроблені для ASME B16.5 Забезпечення сумісності трубопроводу.
