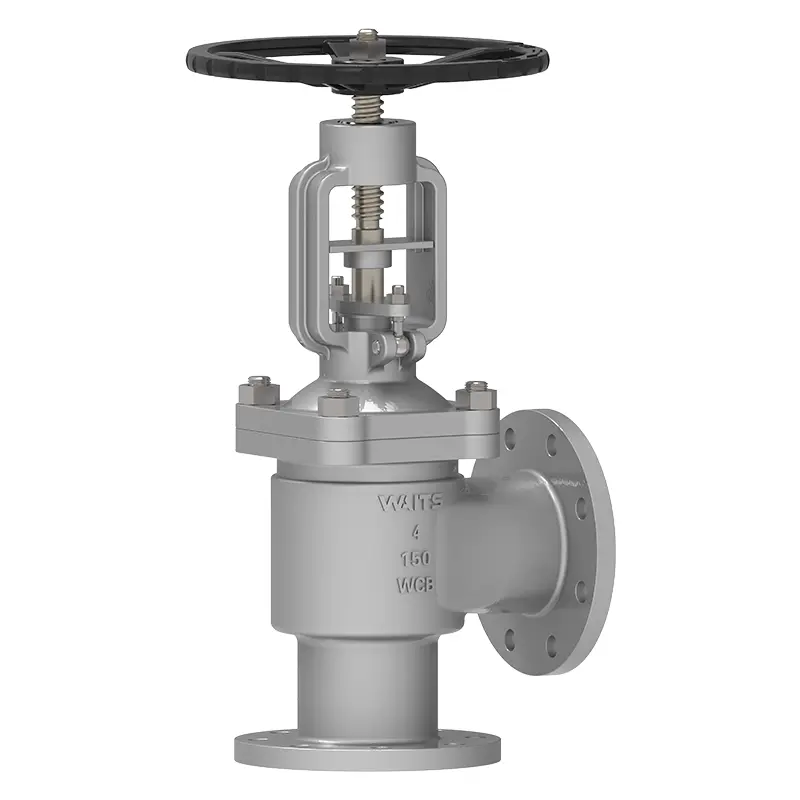

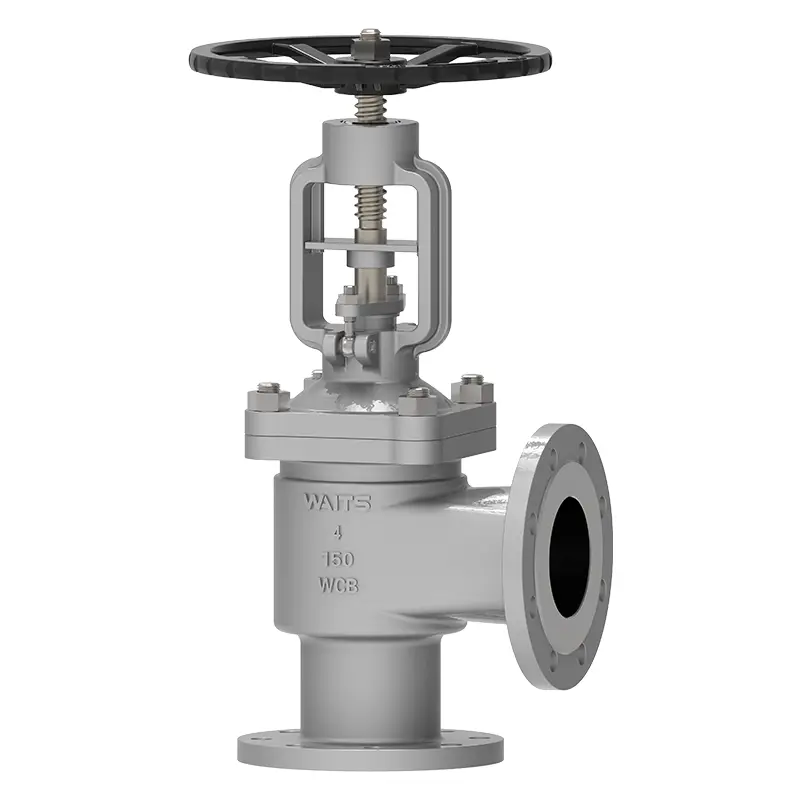

Кутовий сильфон глобус -клапан

Кутовий Bellows Globe Valve приймає технологію "подвійне ущільнення", що складається з металевих сильфонів та упаковки, забезпечуючи подвійний захист. Його конструкція на 90 градусів економить простір і має низький потік опору, що може зменшити споживання енергії для вас. Вибір клапана Wats означає вибирати заспокойну команду.

Надіслати запит

Опис продукту

ВАТ КЛАПАН ВИСОКОГО КОНТАЛЬНОГО КНОГО БЛОКУ ГЛОБАЛЬНОГО КЛАПАНУ ПРИМІТЬСЯ 90-ГРУЗЬКА ДИЗАЙНА, що дозволяє рідині змінювати напрямок під прямим кутом і керувати потоком або відсіченням рідини шляхом обертання стебла клапана. Металевий сильфон використовується як основний герметичний компонент всередині корпусу клапана в поєднанні з традиційною упаковкою. Диск клапана лінійно рухається по центральній лінії рідини, і сильфон розширюється або скорочується, ізолюючи рідину із зовнішнього середовища та запобігаючи витоку.

Стандарти впровадження-кут сильфон глобус-клапан ‌
Стандарти дизайну	DIN3356 /BS1873 /ASME B16.34
Фланцевий стандарт	EN1092-1/2/ASME B16.5/ASME B16.47-A/B
З'єднання	RF/FF/RTJ
Прийняття тесту	Та 12266 API598
Довжина структури	EN558/ ASME B16.10
Рейтинги тиску та температури	ASME B16.34
Пожежа	API607 API6FA
Низький стандарт витоку	API 622
Антикорозійний дизайн	NACE MR 0175
Запромо-кут сильфон глобусного клапана
Розмір	DN15 ~ DN300 （NPS½ "~ 12"）
Діапазон тиску	PN16 ~ PN160 （клас150 ~ 900）
Діапазон температури	-29 ℃～+570 ℃
Застосування	Кислота/лужна рідина, зріджений природний газ, олія з високою в'язкістю, підземна трубопроводна мережа, модуль інтеграції обладнання тощо.
Режим приводу	Ручне колесо, скошена передача, електрична, пневматична тощо.
Кришка клапана/клапана	Постірки: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Кастинги: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ядро клапана	Постірки: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Кастинги: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Герметична поверхня	Основний корпус, основний сплав на основі заліза, облицювання жорсткого сплаву
Стебло клапана	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Клапанний гайок	Мідний сплав
Прут	Гнучкий графіт, графіт азбестова упаковка, політетрафторетилен ...

Характеристики продуктивності

Структура кутового клапана Bellows Globe робить його особливо придатним для застосувань з високими вимогами до надійності, такими як системи, що обробляють токсичні, легкозаймисті або корозійні носії.

Переваги

1. Ключовим компонентом кутового сильфонного клапана глобусного клапана є металевий сильфон. Він з'єднує кришку клапана та стебло клапана шляхом автоматичного зварювання рулону. Металевий сильфон гарантує, що частина стебла клапана не містить витоку.

2. Завдяки конічній та обтіженій конструкції, клапанний диск надійно і має довший термін служби.

3. ДВОЙНА ДИЗАЙНА ПЕРЕГЛЯДУ (BELLOTS + PACKING). Погляби та упаковка запобігають витоку та забезпечують відмінний ефект герметизації.

4. Кутовий клапан Globe Globe може безпосередньо змащувати стебло клапана, гайка та рукав.

5. Ергономічне ручне колесо. Довший термін служби та легша експлуатація.

Angle Bellows Globe Valve
