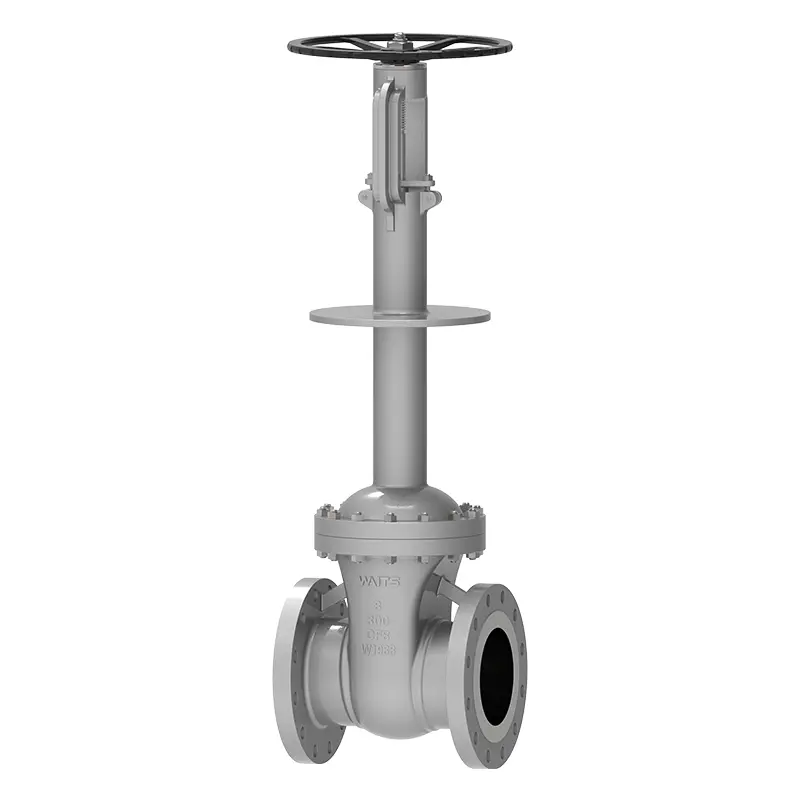

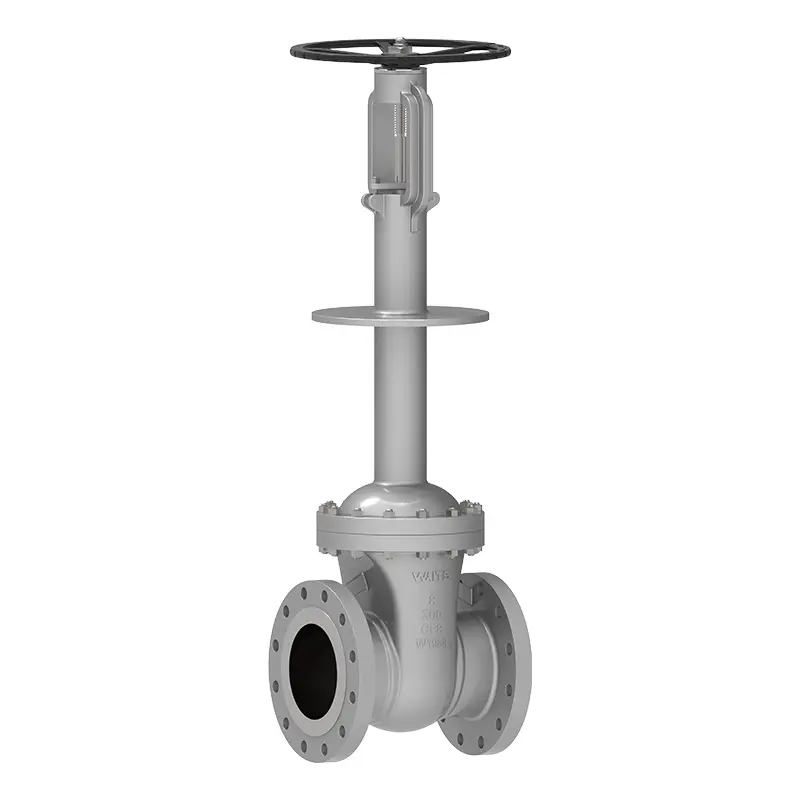

Кріогенний запірний клапан

Waits є великим постачальником інтеграції клапанів, криогенний засувний клапан є одним із наших продуктів. У нас є власна виробнича база, а глобальна штаб-квартира розташована у Веньчжоу, Китай. Виробничі матеріали продукції ретельно відібрані та можуть забезпечити конкурентоспроможні ціни. Вони добре використовуються в Саудівській Аравії, Об’єднаних Арабських Еміратах, Кувейті та північних регіонах і можуть справлятися зі складними умовами праці.

Надіслати запит

Опис продукту

Кріогенний запірний клапан зазвичай працює при температурі нижче -40°C і в основному використовується на заводах з виробництва етилену, зрідженого природного газу, природного газу LPG, резервуарах для зберігання СПГ, приймальних базах і супутникових станціях, обладнанні для розділення повітря, нафтохімічному обладнанні для відділення залишкового газу, рідкий кисень, рідкий водень, рідкий азот, рідкий аргон, кріогенні резервуари для зберігання вуглекислого газу та автоцистерни, адсорбція коливання тиску обладнання для виробництва кисню тощо.

Стандарти впровадження

Стандарти проектування	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
Стандарти фланців	ASME B16.10, ASME B16.25, ASME B16.5
Способи підключення	РФ, RTJ, ЧБ
Тестування та приймання	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
Конструкційна довжина	ASME B16.10,
Показники тиску та температури	ASME B16.34、
Вогнетривкий тест	API607, API6FA
Низькі стандарти витоку	ISO 15848-1, API 622
Антикорозійний дизайн	NACE MR 0103, NACE MR 0175

застосування

Розмір	NPS 2″ ~ NPS 24″ DN50~ DN600
Діапазон тиску	CL150~ CL1500 PN10~ PN250
Діапазон температур	；-196°C ~ +150
Область застосування	В основному використовується в обладнанні для етилену, зрідженого природного газу, природного газу LPG, резервуарів для зберігання LNG, приймальних баз і супутникових станцій, обладнання для розділення повітря, обладнання для розділення хвостового газу нафтохімічної промисловості, рідкого кисню, рідкого водню, рідкого азоту, рідкого аргону
Режим драйву	Турбінний, пневматичний, електричний
Корпус клапана/кришка клапана	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Пластина клапана/сідло клапана	F316/F304+HF
Шток клапана	F6A F304 F316 F51 F53 Монель K500
Гайка штока клапана	Мідний сплав
Упаковка	Гнучкий графіт, набивка графіт-азбест, політетрафторетилен...

Характеристики продуктивності

1. Усі деталі кріогенних засувок, які контактують із середовищем, проходять сувору кріогенну обробку відповідно до вимог специфікації перед фінішною обробкою, щоб гарантувати, що деталі можуть повністю витримувати розширення та звуження, спричинені змінами температури, а структура сідла клапана буде не піддаватися остаточній деформації через перепади температури;
2. Прийнято конструкцію кришки клапана з довгою шийкою, яка може захистити сальник;
3. На структуру воріт не впливають зміни температури, вона може зберігати стабільність і герметичність. Зокрема, застосовуються еластичні ворота та відкриті ворота;
4. Верхнє ущільнювальне сидіння являє собою кобальт-хром-карбід вольфраму конструкцію, щоб уникнути з'єднання матеріалів з нержавіючої сталі;
5. Структура ущільнювальної поверхні сідла клапана та затвора: покриття з кобальту, хрому та карбіду вольфраму;
6. Конструкція отвору для скидання тиску може запобігти аномальному підвищенню тиску в середній порожнині. Розташування отвору для скидання тиску залежить від конструкції клапана. Його можна встановити на сідлі клапана або на пластині затвора та підключити до вхідного кінця клапана;
7. Поверхня штока клапана азотована та загартована, щоб запобігти подряпинам на поверхні під час відкривання та закривання клапана, які впливають на ефективність ущільнення;
8. Індивідуальний вибір: Упаковка може бути обрана як ущільнення з низьким витоком відповідно до вимог користувача, щоб гарантувати, що витік на ущільненні клапана відповідає вимогам захисту навколишнього середовища. Зварні рукави можуть бути надані відповідно до вимог користувача. Ізоляційні плити (крапельні пластини) можуть бути надані відповідно до вимог користувача.

Cryogenic Gate Valve
