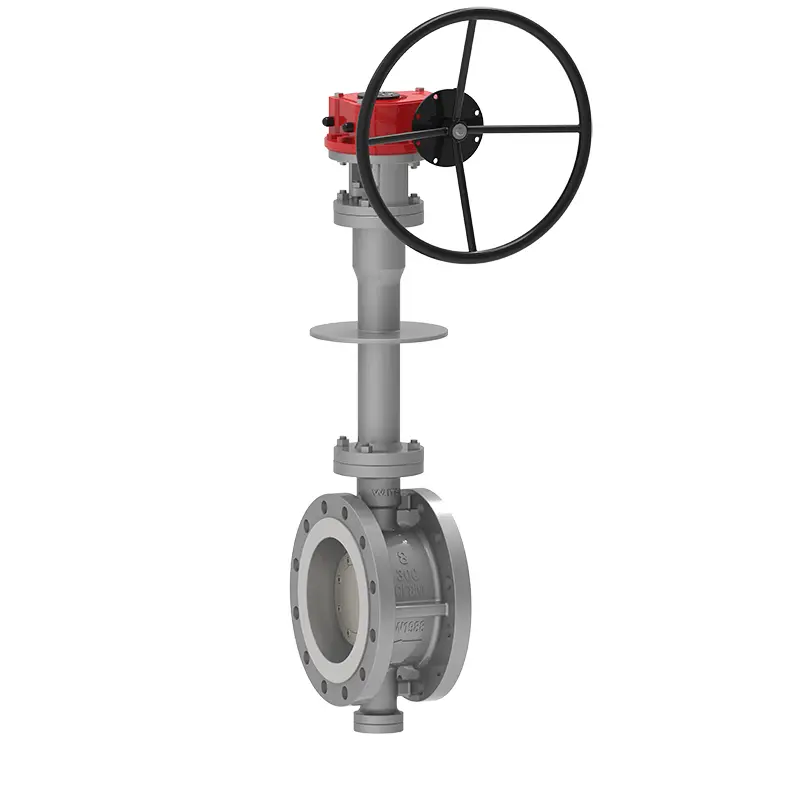

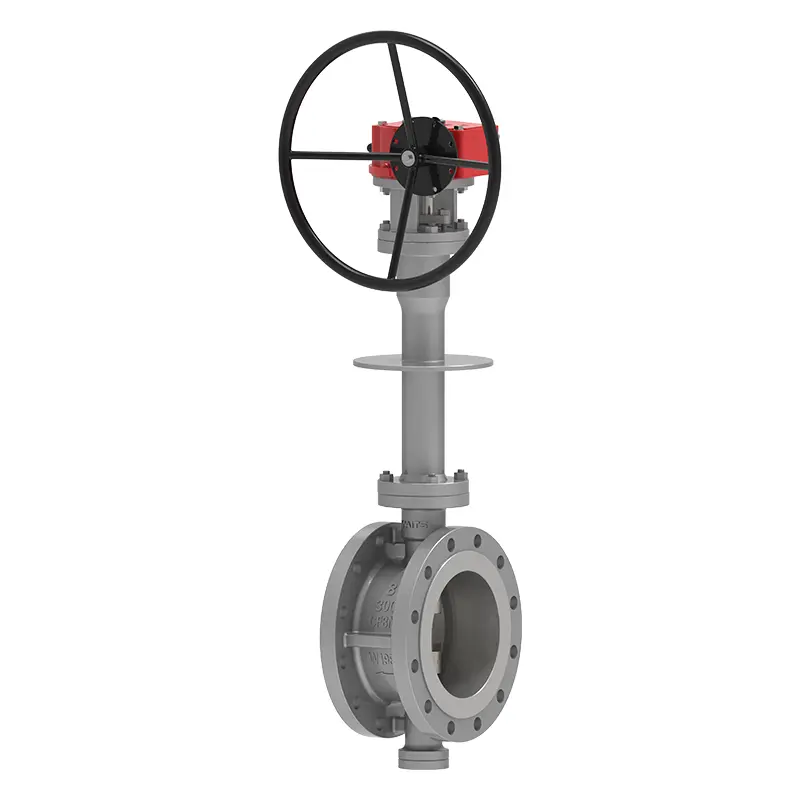

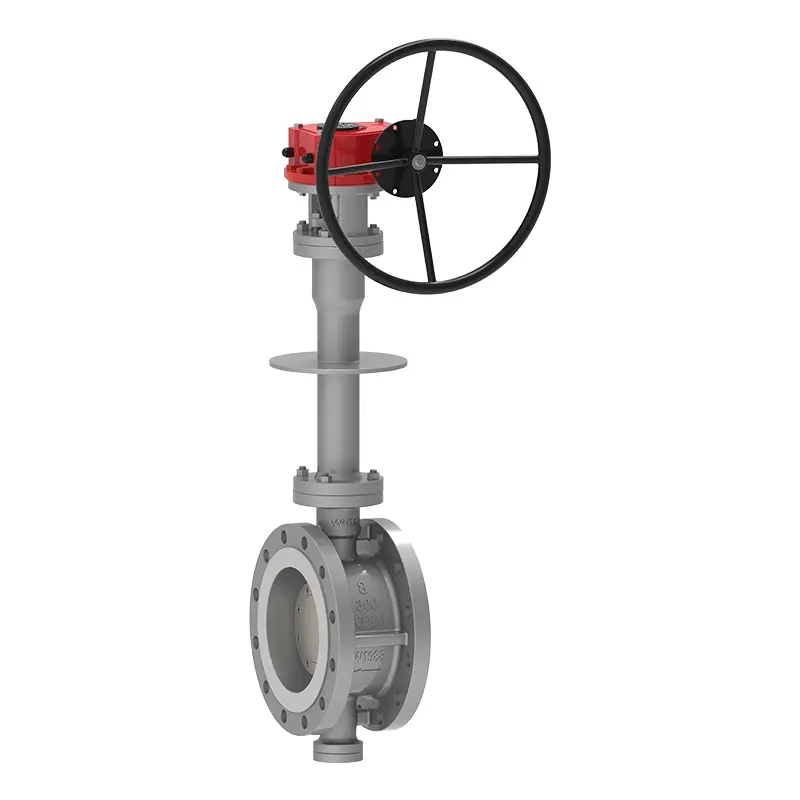

Кріогенний вхід бік -метелик клапан

Кріогенний клапан метелика, що виробляється, виробляється Waits, виготовлений з високоякісної сировини та контролюється якістю протягом усього процесу. Він має відмінні показники та високі показники. Цей клапан може обробляти надзвичайно низькі температури і підходить для більш складних умов праці. Ми маємо 30 -річний досвід виробництва клапанів та тримаємо піонерські та інноваційні. Ми сподіваємось мати довгострокову співпрацю з більшою кількістю клієнтів.

Надіслати запит

Опис продукту

Кріогенний клапан метелика-входу-це тривалий, енергозберігаючий клапан метелика, що нещодавно розроблений Уайтсом. Він складається з тіла клапана, метелика, герметичного кільця, механізму передачі та інших основних компонентів. Її структура приймає двовимірну або тривимірну ексцентричну конструкцію принципу та застосовує нову технологію, сумісну з еластичним ущільненням або твердим і м'яким багаторівневим ущільненням, що зменшує крутний момент, коли клапан метелика працює, економить більше зусиль та енергії. Така конструкція та вибір процесів також можуть забезпечити загальну стійкість до корозії, високу температуру та стійкість до зносу клапана метелика.

Стандарти впровадження

Стандарт дизайну	API 609, BS 6364
Фланцевий стандарт	ASME B16.25 (BW)
Пожежа	Вогонь 6FA
Кінцеве з'єднання	Подвійний фланець, BW, вафель, затягування тощо.
Інспекція та тест	API 598 & BS 6364
Прийняття з низькою температурою	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
Віч -на -віч	API 609, ASME B16.10 та 558
Рівень тиску та температури	ASME B16.34
Низький стандарт витоку	ISO 15848-1, API 622
Антикорозійний дизайн	NACE MR 0103, NACE MR 0175

Застосування

Розмір	3 "-52", DN80-DN1300
Рейтинг тиску	Клас 150-900, PN16-PN160
Робоча температура	-196 ° C ~ 150 ° C
Діапазон додатків
Оператор	Передач, електричний, пневматичний, голий стебло тощо.
Матеріал тіла	A351 CF3, CF8, CF3M, CF8M тощо.
Клапанна плита	A351 CF3, CF8, CF3M, CF8M тощо.
Сидіння клапана	Нержавіюча сталь + STL; Нержавіюча сталь + графіт
Стебло клапана	XM-19, GR660 TY2/HT

Особливості продуктивності

1. Клапан кріогенного вхідного метелика приймає подвійний конструкцію скосних та невеликих ексцентриситетів: крутний момент досягає провідного внутрішнього рівня (40% ~ 60% однолітків), а відповідні електричні та пневматичні ціни дуже вигідні;
2. Сидіння клапана та ущільнювальне кільце можна замінити в Інтернеті дизайном відсіку технічного обслуговування: сидіння клапана та ущільнювальне кільце розділені, а клапан має порт огляду для легкого обслуговування та заміни.
3. Верхні та нижні подвійні клавіші пластини клапана та стебло клапана можуть забезпечити, щоб він не застряг при низьких температурах, і в той же час відповідав конструкції антипільної конструкції API 609;
4. Крутний момент клапана невеликий: герметична поверхня близька до нульового зносу, що продовжує термін служби клапана;
5. Він має широкий спектр застосувань і може бути використаний для наднизьких температурних пристроїв, таких як СПГ, пропілен та етилен;
6. Хороші показники герметизації: витік при нормальній температурі - API598, а витік при низькій температурі - 1/3 BS6364. Відповідати позитивним та зворотним ущільнювальним вимогам BS6364 при низьких температурах;
7. Сидіння корпусу клапана та клапана - це окремі компоненти: сидіння клапана та ущільнювальне кільце можуть бути виготовлені з різних матеріалів для задоволення умов праці;
8. Три ексцентриситети: центральна лінія вала відхиляється від центральної лінії герметичної поверхні, центральна лінія вала незначно відхиляється від центральної лінії трубопроводу, а центральна лінія герметичної поверхні клапана (косо конуса) утворює кутове положення з центральною лінією трубопроводу;
