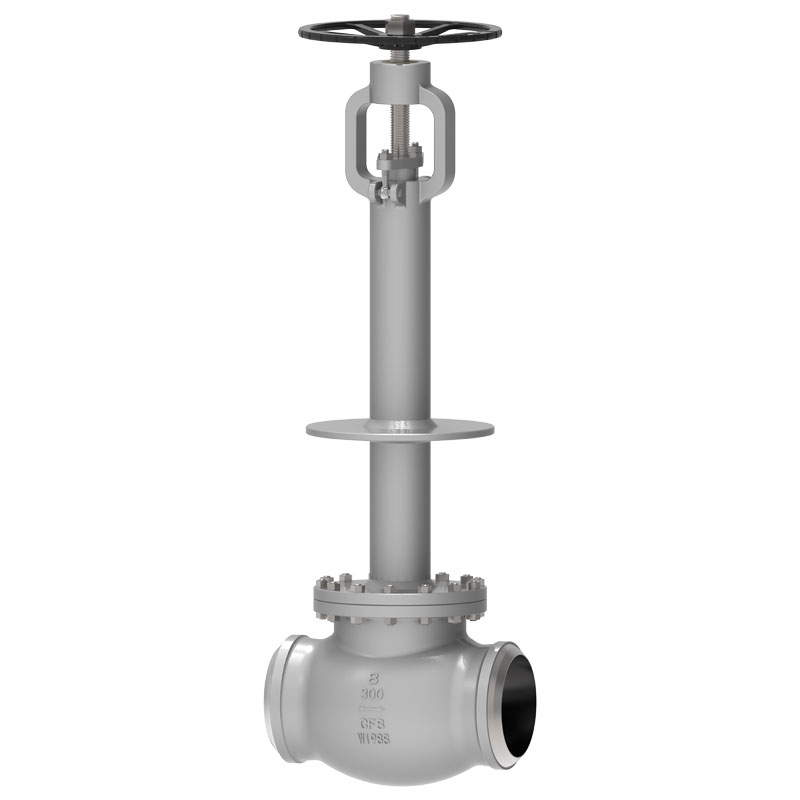

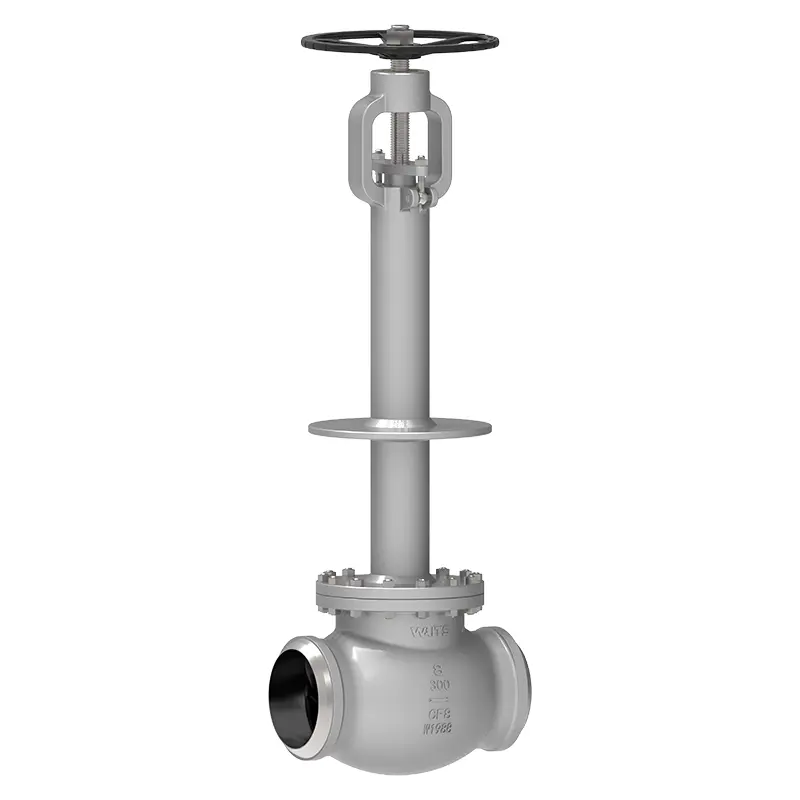

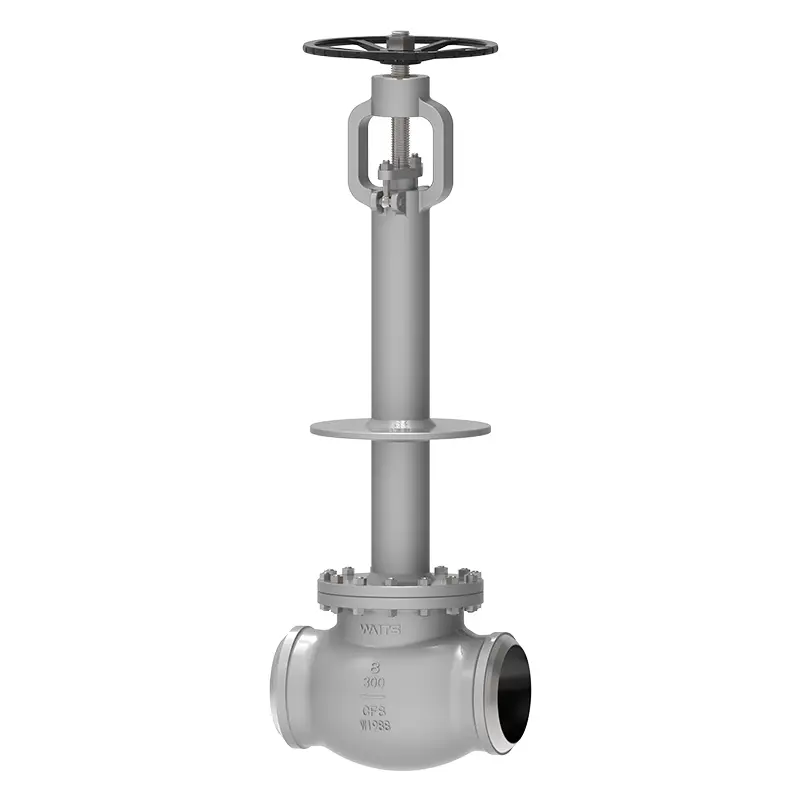

Вейтс має 30-річний досвід у виробництві кріогенних прохідних клапанів. Спочатку ми були засновані в Сполучених Штатах у 1994 році та вийшли в Китай у 2008 році з виробничими базами в Тяньцзіні та Веньчжоу. Кріогенний прохідний клапан є одним із наших найпопулярніших продуктів, призначених для застосування в арктичних температурах і може витримувати складні робочі умови.
Кріогенний прохідний клапан призначений для застосувань із надзвичайно низькими температурами, які часто зустрічаються в промисловості, що працює зі зрідженим природним газом (СПГ), рідким азотом та іншими кріогенними рідинами.
Цей клапан має подовжену кришку для належної ізоляції та запобігання штоку від замерзання. Виготовлений повністю з нержавіючої сталі та інших кріогенних матеріалів, він забезпечує довговічність і безперебійну роботу навіть за низьких температур до -196°C.
Кріогенний прохідний клапан також має точні можливості дроселювання та механізм ущільнення, що є важливим для підтримки контролю та безпеки в складних кріогенних середовищах. Waits наполягає на тому, що якість є головним пріоритетом, а також пропонує вам конкурентоспроможні ціни.
Стандарти впровадження
Стандарти проектування | API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134 |
Стандарти фланців | ASME B16.10, ASME B16.25, ASME B16.5 |
Способи підключення | РФ, RTJ, ЧБ |
Тестування та приймання | API 598/BS 6364, MESC SPE 77/200, MSS SP-134 |
Конструкційна довжина | ASME B16.10, |
Показники тиску та температури | ASME B16.34、 |
Вогнетривкий тест | API607, API6FA |
Низькі стандарти витоку | ISO 15848-1, API 622 |
Антикорозійний дизайн | NACE MR 0103, NACE MR 0175 |
застосування
Розмір | NPS 2″ ~ NPS 24″ DN50~ DN600 |
Діапазон тиску | CL150~ CL1500 PN10~ PN250 |
Діапазон температур | ;-196°C ~ +150°C |
Область застосування | В основному використовується в обладнанні для етилену, зрідженого природного газу, природного газу LPG, резервуарів для зберігання LNG, приймальних баз і супутникових станцій, обладнання для розділення повітря, обладнання для розділення хвостового газу нафтохімічної промисловості, рідкого кисню, рідкого водню, рідкого азоту, рідкого аргону |
Режим драйву | Турбінний, пневматичний, електричний |
Корпус клапана/кришка клапана | A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC |
Пластина клапана/сідло клапана | F316/F304+HF |
Шток клапана | F6A F304 F316 F51 F53 Монель K500 |
Гайка штока клапана | Мідний сплав |
Упаковка | Гнучкий графіт, набивка графіт-азбест, політетрафторетилен... |
Характеристики продуктивності
1. Частини клапана, що контактують із середовищем, проходять сувору кріогенну обробку відповідно до вимог специфікації перед обробкою та можуть витримувати розширення та звуження, спричинені змінами температури, а структура сідла клапана не буде остаточно деформована через перепади температури;
2. Кріогенний прохідний клапан має конструкцію кришки з довгою шийкою, яка може захистити сальник;
3. Приймається конструкція воріт, яка може підтримувати надійну герметичність незалежно від температурних змін;
4. Верхнє ущільнювальне місце зварене кобальт-хром-карбідом вольфраму;
5. Сідло клапана та ущільнювальна поверхня затвора зварені кобальт-хром-карбідом вольфраму;
6. Конструкція отвору для скидання тиску використовується для запобігання ненормального підвищення тиску в середній порожнині, а положення отвору для скидання тиску залежить від структури клапана;
7. Поверхня штока клапана азотована та загартована, щоб запобігти подряпинам на поверхні під час відкриття та закриття кріогенного прохідного клапана від впливу на продуктивність;
8. Упаковка може бути обрана як ущільнення з низьким витоком відповідно до вимог користувача, щоб гарантувати, що витік на ущільненні клапана відповідає вимогам захисту навколишнього середовища. Крім того, ми також можемо надати зварювальні муфти відповідно до вимог користувача.
