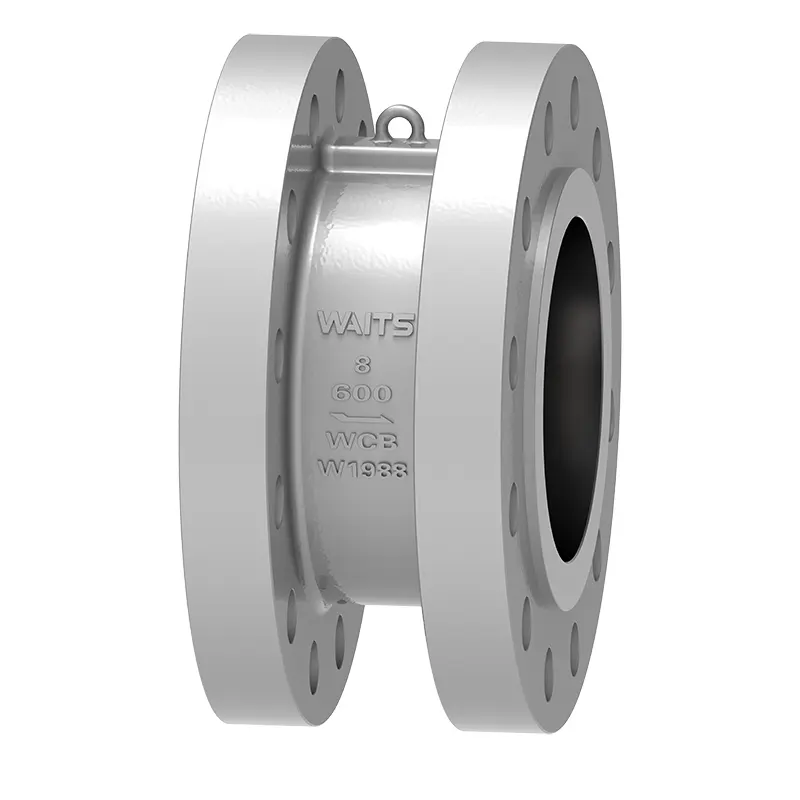

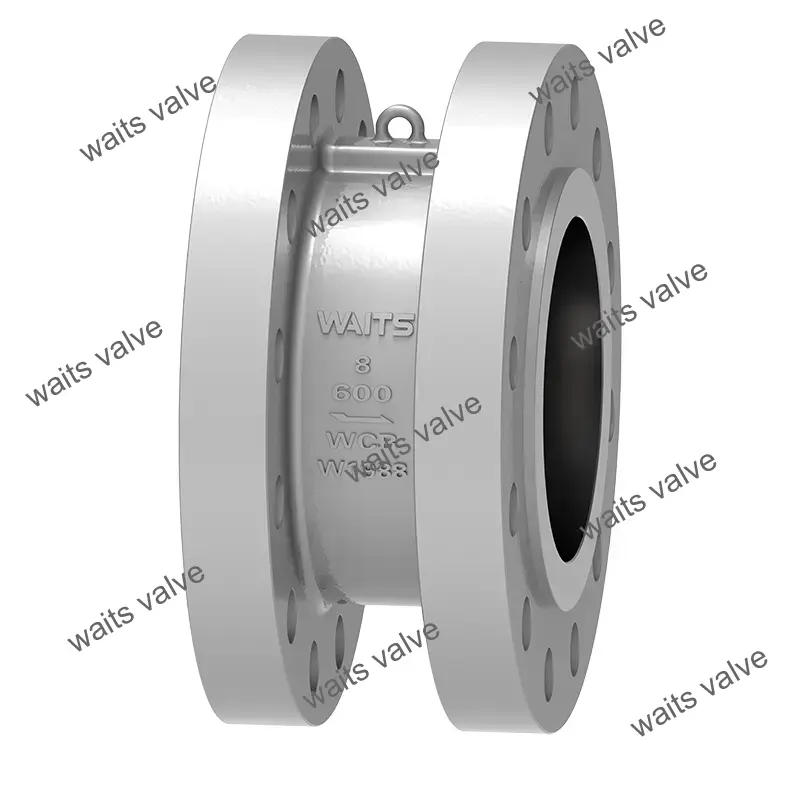

Зворотний клапан з двома пластинами

Як професійний виробник клапанів, Waits може підтримувати виробництво індивідуальних подвійних пластинчастих зворотних клапанів для кращого задоволення потреб різних клієнтів. З точки зору ущільнення, цей зворотний клапан може мати різні форми, такі як гума, PTFE та корпус. Налаштування може відповідати різним стандартам, таким як API/DIN/JIS відповідно до потреб клієнта.

Надіслати запит

Опис продукту

Поворотна пластина зворотного клапана з подвійною пластиною складається з двох півколів, а пружинний диск клапана підвішений на центральному вертикальному штифті. Коли клапан відкрито, сукупна сила рідини знаходиться в центрі ущільнювальної поверхні диска клапана, а точка дії опорної сили пружини знаходиться в центрі поверхні диска клапана, так що корінь клапана диск відкривається першим, таким чином уникаючи зносу ущільнювальної поверхні, який виникає під час відкриття диска клапана старого звичайного клапана, і ефективно покращуючи довговічність.
When the flow rate slows down, under the action of the torsion spring reaction force, the valve disc gradually approaches the valve seat, and the dual plate check valve enters the slow closing stage. When the fluid flows back, the combined action of the valve disc force and the torsion spring reaction force increases the closing of the valve disc accordingly, entering the fast closing stage. This effectively reduces the impact of water hammer and reduces the harm of water hammer. When closing, the action of the spring force point causes the top of the valve disc to close first, preventing the valve disc root from biting.

Стандарти впровадження

Стандарти проектування	API594, API6D, ASME B16.34
Стандарти фланців	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Способи підключення	Вафельний тип, фланцевий тип, тип наконечника,
Тестування та приймання	API598, API 6D,
Конструкційна довжина	API594, API6D, DIN3202
Рівні тиску і температури	ASME B16.34, DIN2401
Антикорозійний дизайн	NACE MR 0103, NACE MR 0175.ISO15156

застосування

Розмір	NPS 2”~ NPS 60” DN50 ~ DN1500
Діапазон тиску	CL150 ~ CL2500 PN10 ~ PN420
Діапазон температур	；-196°C ~ +600°C
Область застосування	Він підходить для різних середовищ, таких як вода, парова олія, азотна кислота, оцтова кислота, сильні окислювальні середовища тощо.
Корпус клапана	Кування: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, монель, Виливки: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Пластина клапана	Кування: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, монель, Виливки: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Сідло клапана	Матеріал корпусу, 13CR, нержавіюча сталь 304/316, монель, цементований карбід, сплав 20, сплав міді тощо.
Шток клапана	A182 F6a,17-4PH，F304 F316, F51, ...

Характеристики продуктивності

1. The dual plate check valve is composed of valve body, valve disc, valve shaft and spring, etc. It adopts clamp-type connection and compact structure.
2. Пластина метелика - це два півкола, а пружина використовується для примусового скидання. Ущільнювальна поверхня може бути зварена зносостійким матеріалом або обшита гумою. Має широкий спектр застосування і надійну герметизацію.
3. Хід закриття диска клапана короткий, він підпружинений, з високою швидкістю закриття, що може зменшити явище гідроудару.
4. Він підходить для випадків з обмеженим простором для встановлення та може використовуватися для горизонтальних або вертикальних трубопроводів.
5. Його можна застосовувати до різних середовищ, таких як вода, парова олія, азотна кислота, оцтова кислота, сильне окислювальне середовище тощо.
