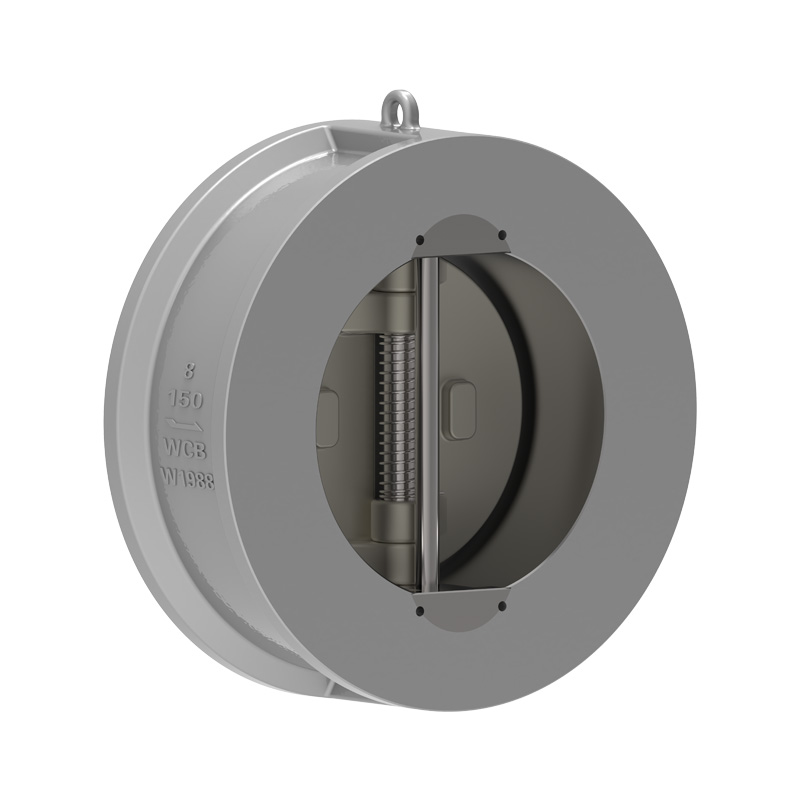

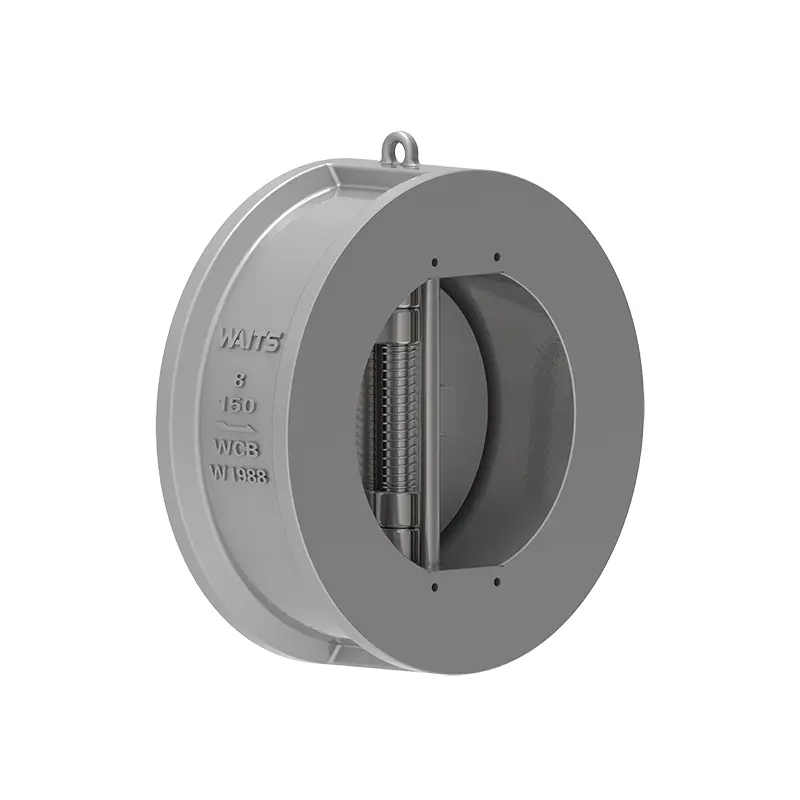

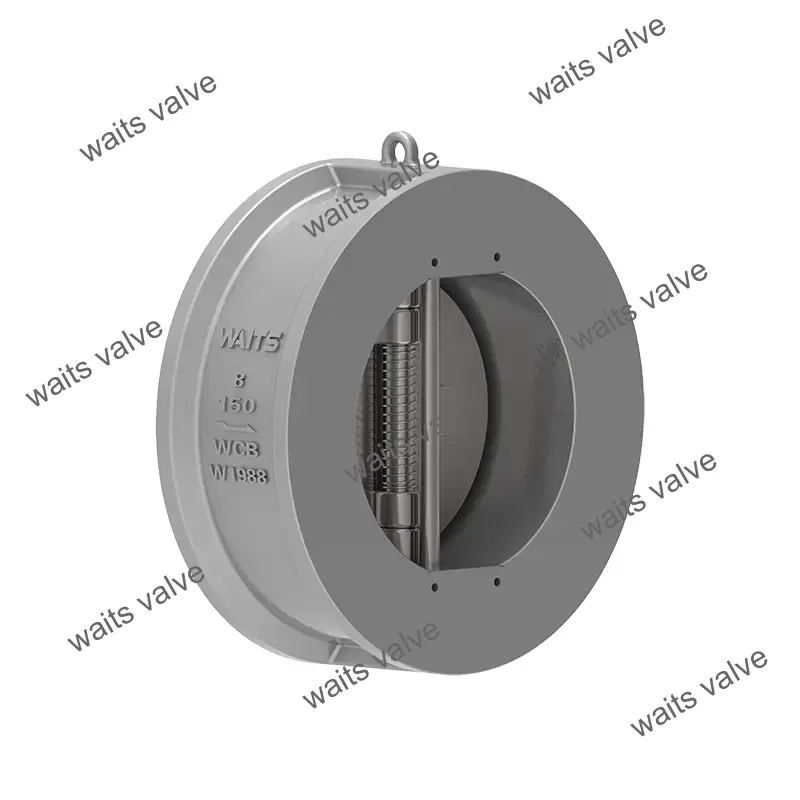

Зворотний клапан з подвійною пластиною з м’яким ущільненням

Дискова пластина зворотного клапана з подвійною пластиною з м’яким ущільненням складається з двох півколів із підпружиненим диском, підвішеним на центральному вертикальному штифті.
Коли клапан відкрито, сукупна сила рідини знаходиться в центрі ущільнювальної поверхні диска, а точка дії опорної сили пружини, яка діє як реакція, розташована в центрі поверхні диска, так що спочатку відкривається корінь диска. Це дозволяє уникнути зносу ущільнювальної поверхні, який виникає, коли диск відкривається в старому звичайному клапані, і збільшує довговічність ущільнення клапана.
Коли швидкість потоку сповільнюється, під дією сили реакції торсіонної пружини диск поступово наближається до сідла клапана і переходить у стадію повільного закриття клапана. Коли рідина тече назад, її сила на диску та сила реакції торсійної пружини працюватимуть разом, і закриття диска відповідно збільшиться, переходячи на стадію швидкого закриття. Метою цієї конструкції є зменшення явища гідроудару, зменшення шкоди від гідроудару та покращення терміну служби. Під час закриття точка зусилля пружини змушує верхню частину диска закриватися першою, запобігаючи загризанню кореня та покращуючи довговічність ущільнювальної поверхні клапана.

Стандарти впровадження

застосування

Характеристики продуктивності

1. Компоненти подвійного пластинчастого зворотного клапана з м’яким ущільненням включають корпус клапана, диск клапана, вал клапана, пружину та інші частини, які з’єднані за допомогою затиску та мають компактну структуру.
2. Поворотна пластина клапана складається з двох півкіл і повертається пружиною. Ущільнювальна поверхня може бути виконана із зносостійкого матеріалу, наплавленого на корпус, або обшита гумою. Має широкий спектр використання та надійну герметизацію.
3. Диск клапана має короткий хід закриття та підпружинений, з чутливою дією та швидкою швидкістю закриття, що значно зменшує гідроудар.
4. Оскільки зворотний клапан із подвійною пластиною з м’яким ущільненням має компактну структуру, невеликий розмір, малу вагу та легку установку, він підходить для використання в ситуаціях, коли простір для встановлення обмежений. Його можна використовувати в горизонтальних або вертикальних трубах.
5. Застосовується до води, парового масла, азотної кислоти, оцтової кислоти, сильних окисних середовищ та інших середовищ.
