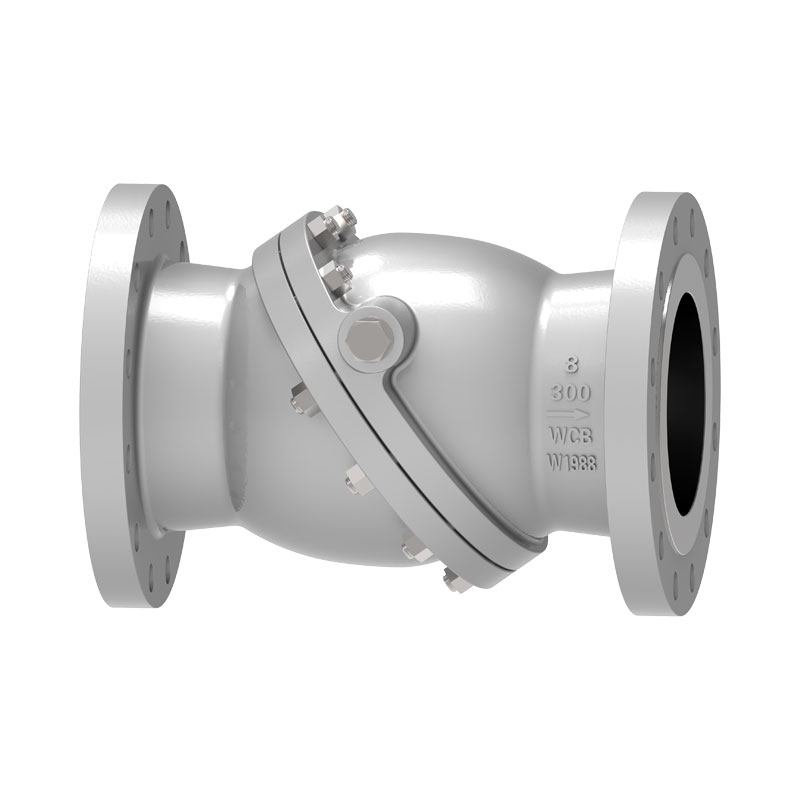

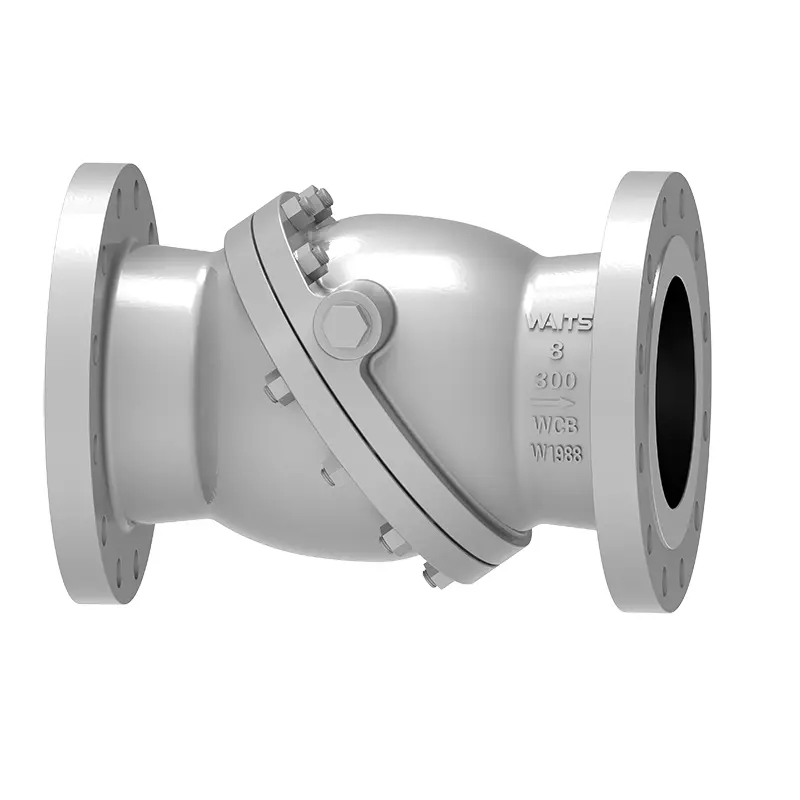

Tilted Disc Check Valve

Зворотний клапан з похилим диском - якісний і довговічний продукт Waits Valve. Як професійний виробник арматури, наші технології та виробниче обладнання в режимі реального часу не відстають від передового рівня галузі. Після оновлення та повної перевірки виріб можна швидко закрити, а диск клапана може швидко досягти положення сідла клапана, мінімізуючи явище удару.

Надіслати запит

Опис продукту

Зворотний клапан із нахиленим диском є безударним зворотним клапаном. Його головна перевага полягає в тому, щоб подолати удар і гідроудар, викликаний поворотним зворотним клапаном і зворотним клапаном підйому, і реалізувати роботу без ударів.

Стандарти впровадження

Стандарти проектування	BS1868,API6D,API594
Стандарти фланців	ASME B16.5、ASME B16.25、
Способи підключення	RF.RTJ.BW
Тестування та приймання	API598, API 6D
Конструкційна довжина	API6D/ASME B16.10,
Рівні тиску і температури	ASME B16.34、
Антикорозійний дизайн	NACE MR 0103, NACE MR 0175.ISO15156

застосування

Розмір	NPS 2”~ NPS 36” DN50 ~ DN900
Діапазон тиску	CL150 ~ CL600 PN10 ~ PN100
Діапазон температур	;-29°C~+545°C
Application range	Він підходить для різних середовищ, таких як вода, парова олія, азотна кислота, оцтова кислота, сильні окислювальні середовища тощо.
Корпус клапана	Кування: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Виливки: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Пластина клапана	Кування: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Виливки: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Сідло клапана	Матеріал корпусу, 13CR, нержавіюча сталь 304/316, монель, цементований карбід, сплав 20, сплав міді тощо.
Шток клапана	A182 F6a,17-4PH，F304 F316, F51, ...

Характеристики продуктивності

Зворотний клапан із нахиленим диском використовує подвійні ексцентрикові диски при проектуванні та виготовленні, а сідло клапана є злегка еластичним металевим сідлом клапана, яке може забезпечити герметичність клапана під час роботи. Диск-метелик допомагає швидко відкриватися та має високу міцність, ефективно подовжуючи термін служби, заощаджуючи витрати на обслуговування та заміну, а також має низький опір потоку та чудову продуктивність.
